Гидравлические пресс-ножницы MAST Metalltechnik Q35Y-16

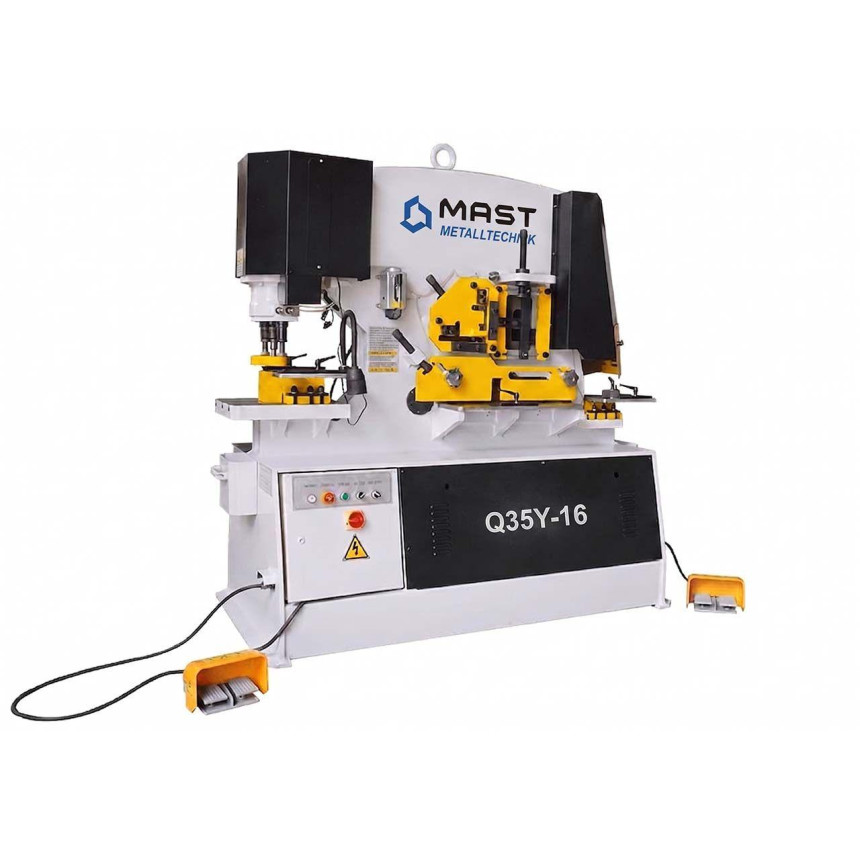

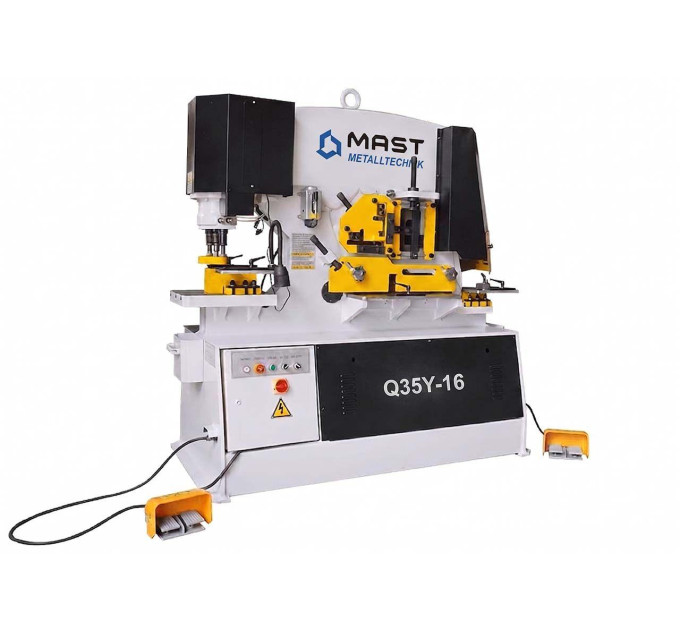

MAST Metalltechnik Q35Y-16 — профессиональный многофункциональный гидравлический станок для обработки металлических заготовок. Оборудование объединяет несколько рабочих секций и предназначено для пробивки отверстий, резки листового металла, круглого и квадратного прутка, уголка, а также выполнения высечки.

Модель оснащена двумя рабочими гидравлическими поршнями и обеспечивает усилие до 60 тонн. Для управления используются две ножные педали, благодаря чему оператор может удобно позиционировать и удерживать заготовку во время обработки.

MAST Metalltechnik Q35Y-16 имеет пять рабочих секций, каждая из которых рассчитана на выполнение определенного типа операций по обработке металла.

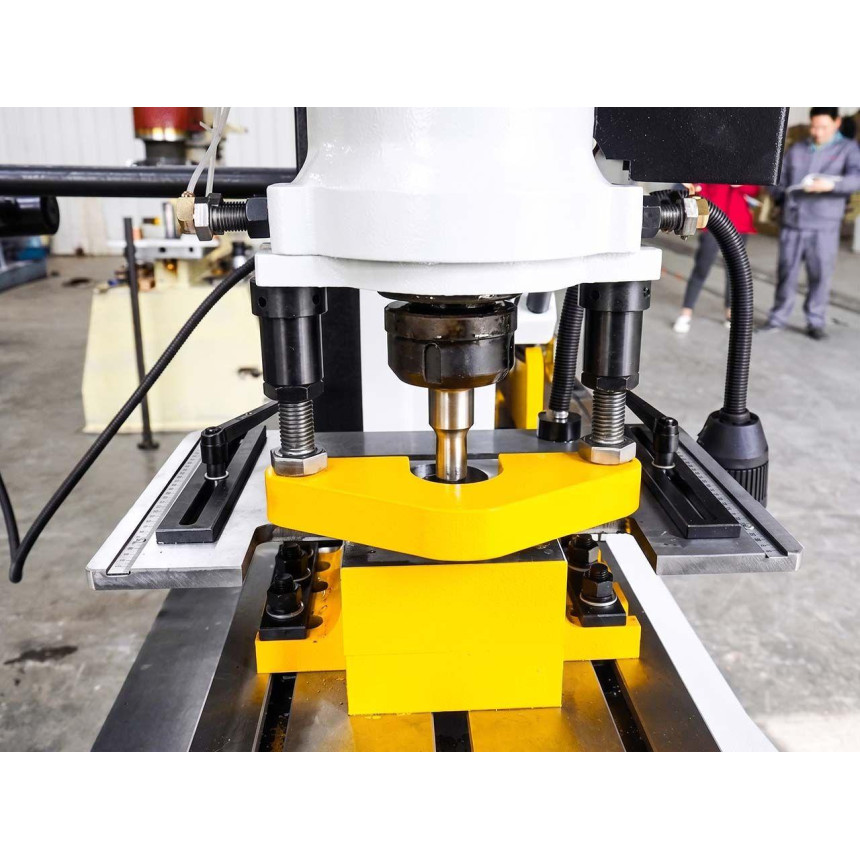

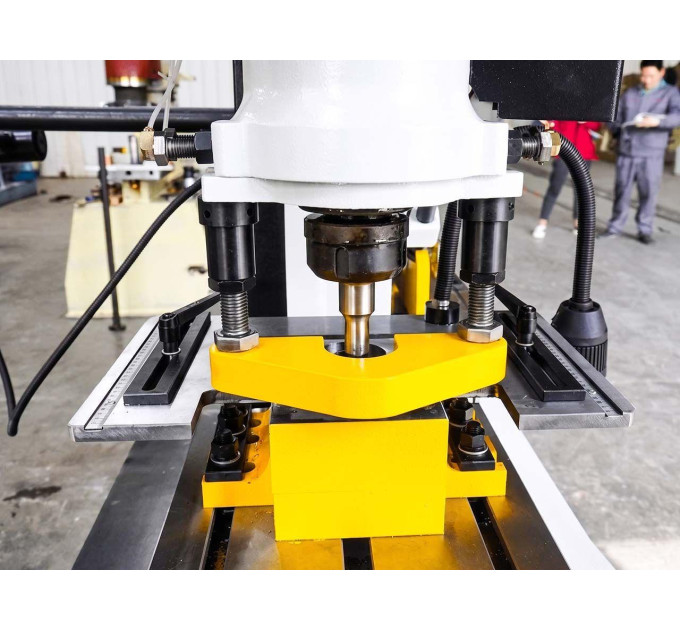

С помощью пробивного инструмента можно выполнять отверстия диаметром до 25 мм в металлических заготовках толщиной до 16 мм. Пуансоны и матрицы выполнены взаимозаменяемыми, поэтому инструмент можно быстро заменить при необходимости.

В качестве дополнительной опции предусмотрена пробивка Ø50 × 8 мм. При использовании пуансонов диаметром более 25 мм требуется специальный держатель.

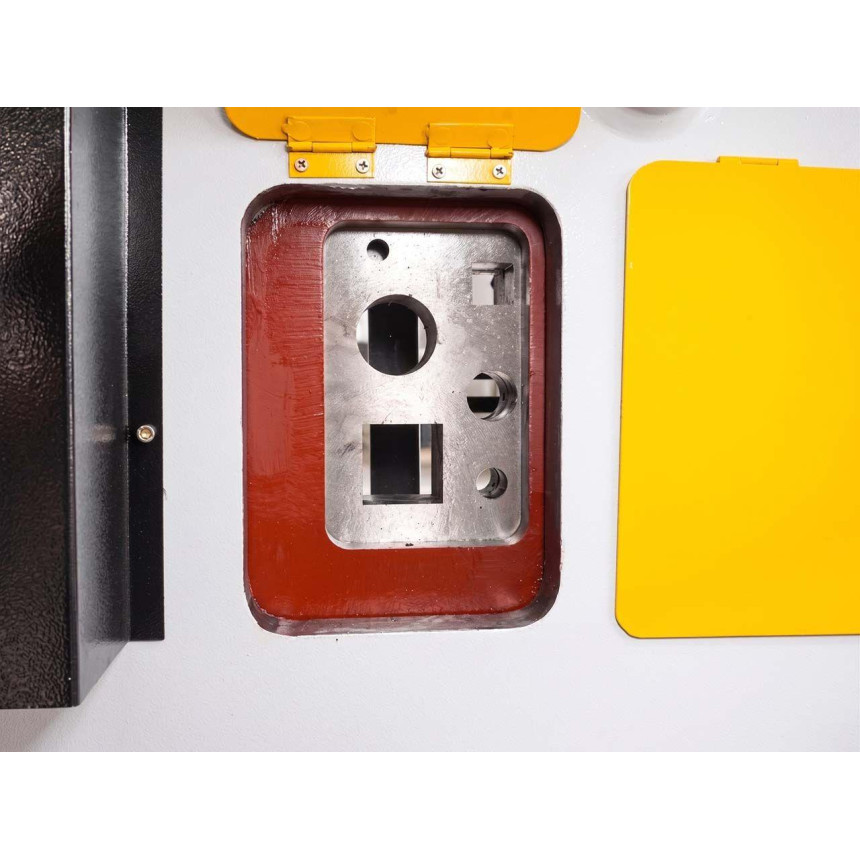

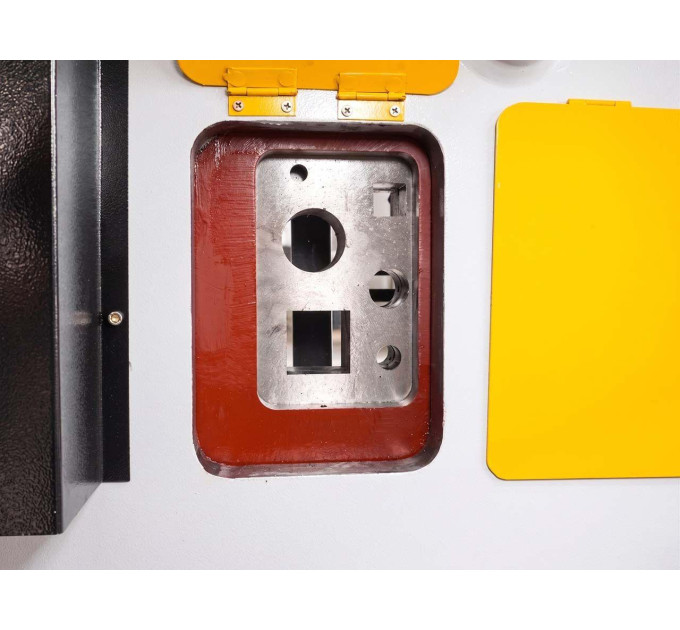

Специальная секция предназначена для резки стальных прутков различного сечения. Максимальные размеры обрабатываемого материала:

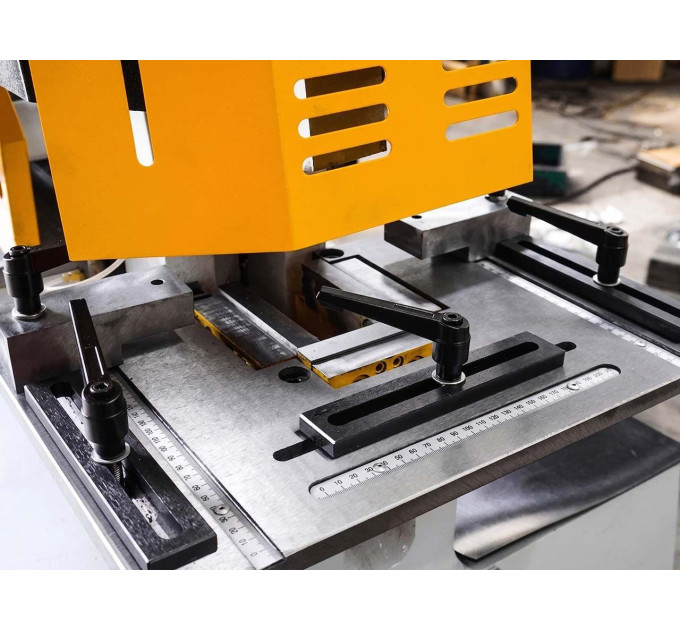

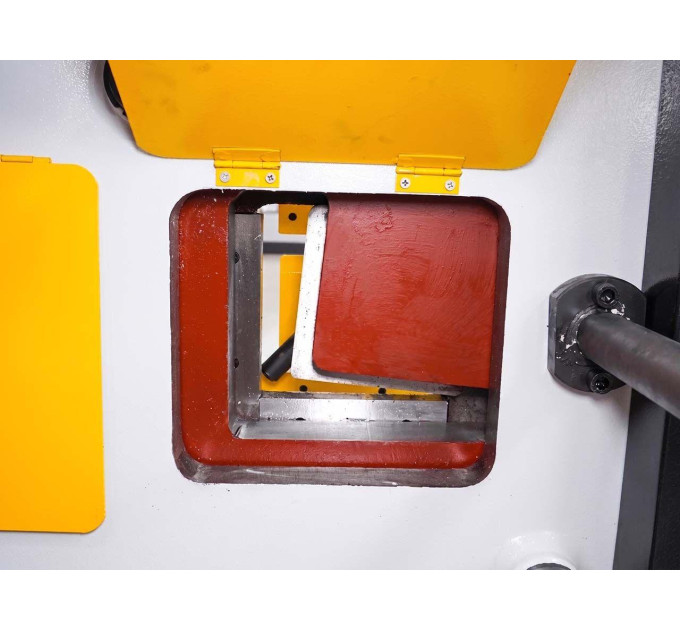

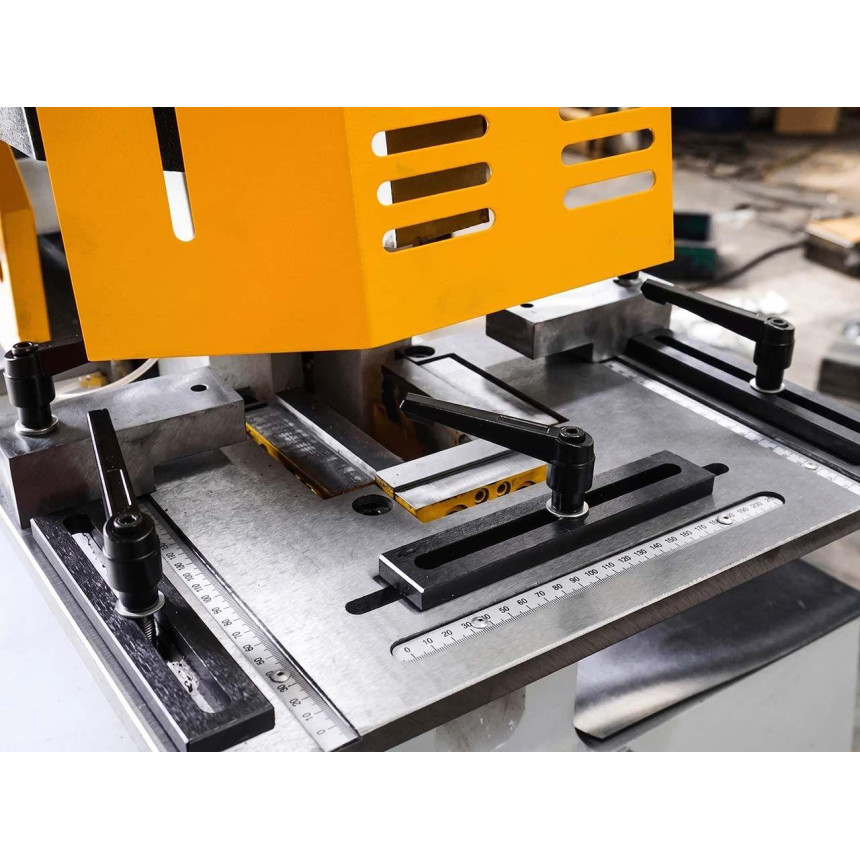

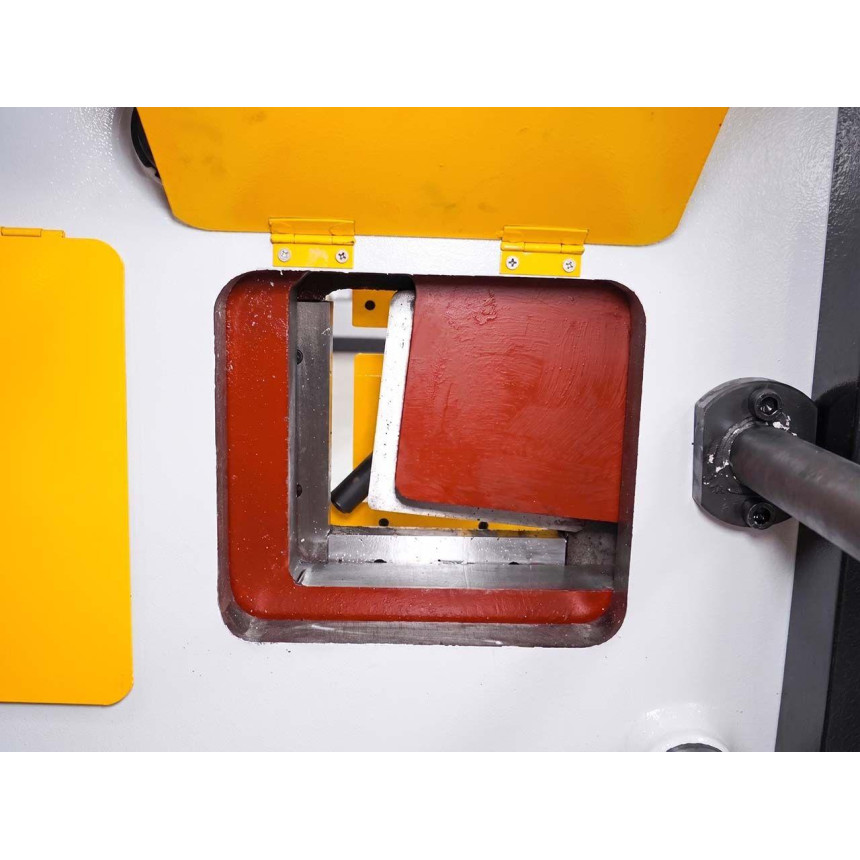

Стандартное оснащение позволяет выполнять резку металлического уголка под углом 90° и 45°.

Для обработки швеллера, двутавра и таврового профиля доступны специальные инструменты. Дополнительная оснастка поставляется по запросу.

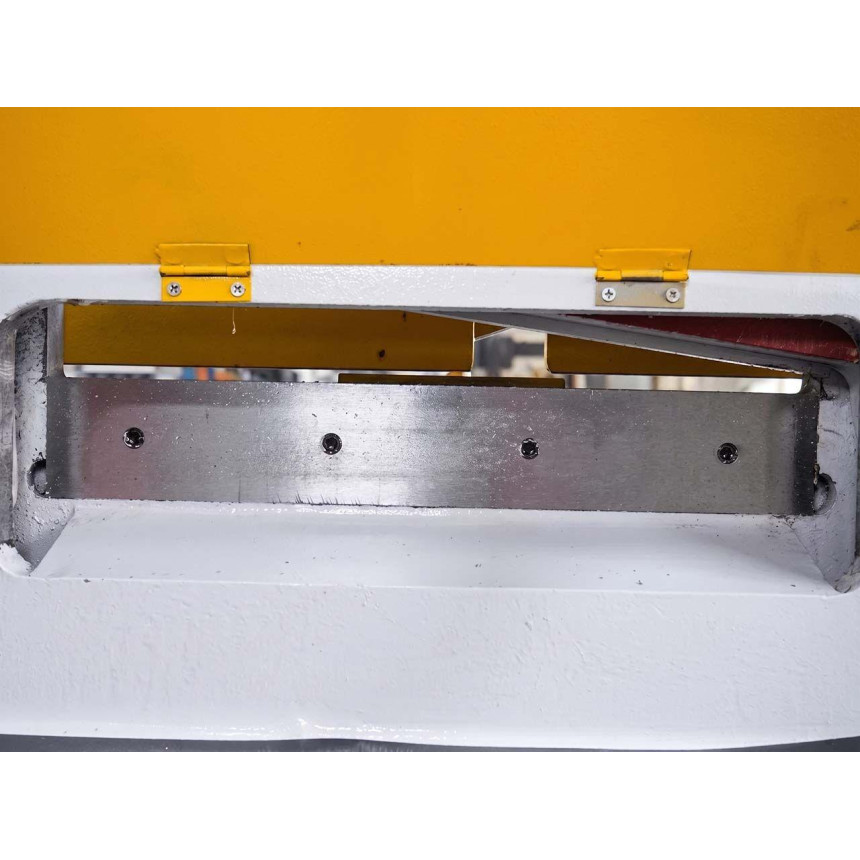

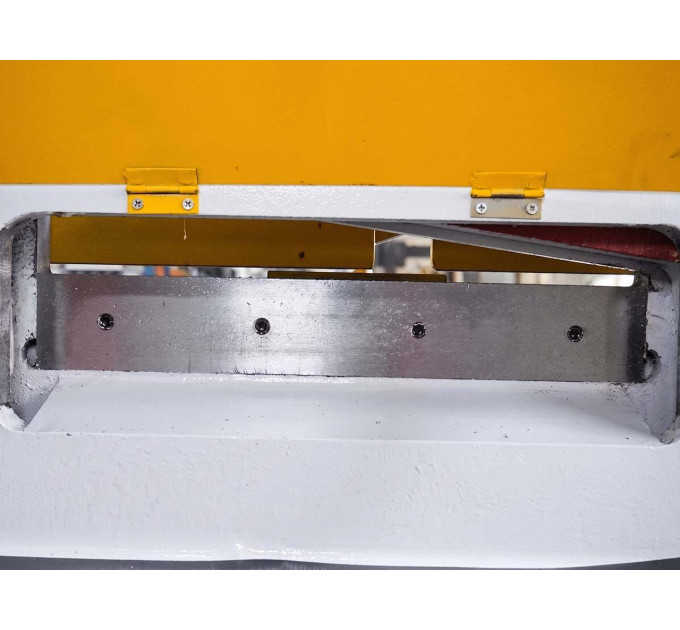

Гильотинные ножницы используются для резки листового металла и металлической полосы. Длина установленного ножа составляет 410 мм.

Высота рабочей зоны составляет 860 мм.

Станок оснащен секцией для высечки металлических заготовок. В базовой комплектации предусмотрен прямоугольный высечной инструмент. Допустимая толщина материала составляет до 10 мм, ширина высечки — 53 мм, глубина — 100 мм.

Для специальных задач можно дополнительно заказать инструмент для V-образной высечки.

В гидравлической системе используются компоненты Duplomatic (Италия). Электрическое оборудование представлено компонентами Siemens (Германия) или Telemecanique (Франция).

Для обслуживания рабочих механизмов предусмотрена автоматическая система смазки с лубрикатором. Станок управляется двумя ножными педалями. Оборудование изготовлено в соответствии с требованиями директив безопасности ЕС, имеет маркировку CE и сертификат ISO 9000.

Параметр Значение

Усилие 60 т

Пробивка, стандарт Ø25 × 16 мм

Пробивка, опция Ø50 × 8 мм

Ход поршня 80 мм

Количество ходов 11–20 ход/мин

Глубина горла (зев) 300 мм

Круглый пруток Ø45 мм

Квадратный пруток 40 × 40 мм

Уголок 90° 120 × 120 × 12 мм

Уголок 45° 50 × 50 × 5 мм

Резка полосы 250 × 16 мм

Резка полосы 400 × 8 мм

Длина ножа 410 мм

Резка под углом 100 × 12 мм

Толщина материала при высечке 10 мм

Ширина высечки 53 мм

Глубина высечки 100 мм

Мощность 5,5 кВт

Габариты 1780 × 810 × 1830 мм

Вес 1900 кг

Страна-производитель Китай

Гарантия 12 месяцев

Оснастка Размер

I-сечение 126 × 75 × 5 мм

T-сечение 120 × 120 × 12 мм

U-сечение 126 × 53 × 5 мм

Инструмент для V-образной высечки 100 × 100 × 10 мм

Гибка листа 250 × 15 мм / 500 × 5 мм
