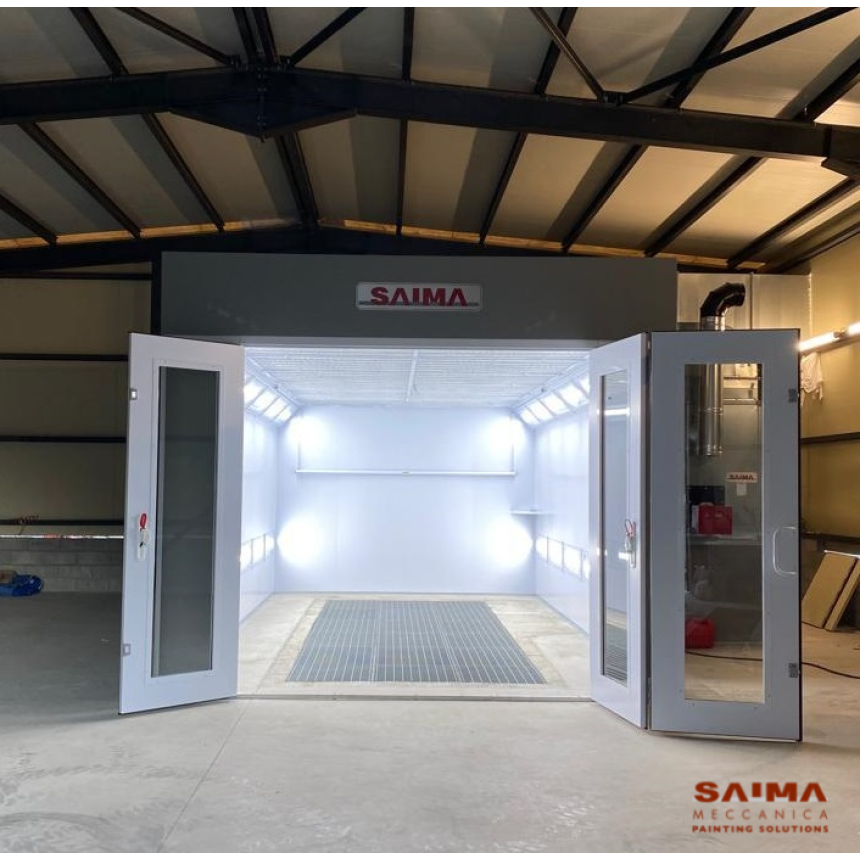

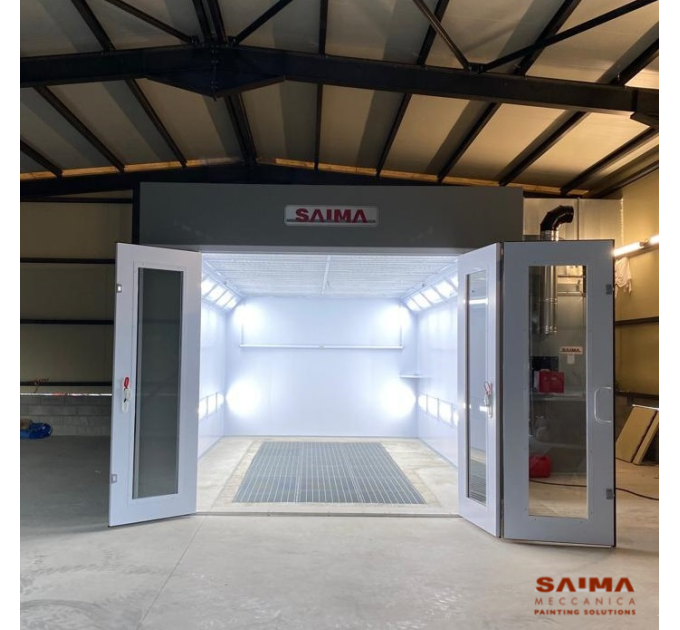

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА ТМ SAIMA. CHIMERA 7.21м.

Внутренние размеры кабины:

- Длина: 7210 мм

- Ширина: 3960 мм

- Высота: 2550 мм

Внешние габариты:

- Длина: 7330 мм

- Ширина: 4070 мм

- Высота: 3250 мм

Производительность вентиляционного агрегата = 22 000 м3/ч

Тепловая мощность = 220 000 Ккал/ч (256 кВт)

Уровень шума: от 75 до 80 дБ

НАГРЕВ НА ФАЗЕ ПОКРАСКИ 20°C

НАГРЕВ НА ФАЗЕ СУШКИ 65°C

ОБОРУДОВАНИЕ:

1.1 Бетонный фундамент (необходимо строительство фундамента)

3 ряда оцинкованных решеток, укомплектованных модульными панелями из электрооцинкованных сортов металла, выкованными для промышленного использования, разработанные таким образом, чтобы выдерживать тяжелое оборудование с максимальной выдержкой веса 470 кг на колесо. Кроме того, есть несколько подрешетных металлических навесов, чтобы закрыть центральные зоны, где не предусмотрена вытяжка, с напольным фильтром, улавливающим краску во время предварительного этапа снятия твердого лако-красочного покрытия.

Характеристики напольных фильтров Paint-stop:

- Эффективность: 94%

- Потеря первоначальной нагрузки: 22 Па

- Максимальная потеря нагрузки: 250 Па

- Максимальная температура: 100°C

- Классификация огнестойкости: КЛАСС эластичности F1 в соответствии с DIN 53438

- Классификация (IN 779-Eurovent): G 3

- Номинальная скорость пропускания воздуха: 1,5 м/с

- Плотность накопления: 4.000 гр/м2

- Регенерация: отсутствует

1.2 Основные въездные ворота (1)

Передние въездные ворота состоят из несущего шасси из стальных труб, в котором расположены большие центральные двери. Конструкция покрыта прессованным гнутым стальным листом 10/10 мм с виниловым покрытием. Цвет внутри кабины - белый, снаружи - белый, синий, серый или красный.

Центральная передняя дверь из 3 створок (70 мм) обеспечивает проем шириной 2840 мм и высотой примерно 2470 мм. Все ставни оснащены ревизионными окнами с защитным стеклом (6/7 мм).

Фронтальные двери оснащены устройством для автоматического открывания в случае избыточного давления внутри покрасочной камеры.

1.3 Боковые стенки

Панели боковых стен изготовлены из двух листов железа 10/10 мм, синего/ серого/ красного или белого цвета снаружи и белого цвета внутри, с тепло- и звукоизоляцией из стекловолокна. Толщина панели 55 мм. На панелях есть несколько отверстий с рамами, которые предназначены для вывода воздуха с помощью внешних воздуховодов.

Характеристики изоляционного материала:

- Стекловолокно, обработанное термоотверждаемыми смолами

- Теплопроводность при 10 °C

- W/Mk = 0,038

- Ккал/Мс = 0,033

- Классификация огнестойкости: класс 0

1.4 Приточный пленум с потолочным фильтром

Выполнен в виде несущей конструкции, состоящей из ряда плоских стропил с секционными брусками, внутри которых смонтированы фильтрующие панели, покрытых рамами белого цвета и закрепленными специальными бакелитовыми наконечниками. Эффективность фильтрации соответствует нормам AFI на 99,8%. Термостойкость: до 100/120°C. Фильтры являются самозатухающими в соответствии с DIN 53438 - требование класса F1.

Характеристики потолочных фильтров:

- Эффективность: 96%

- Потеря первоначальной нагрузки: 25 Па

- Максимальная потеря нагрузки: 450 Па

- Максимальная температура: 100°C

- Классификация огнестойкости: КЛАСС эластичности F1 в соответствии с DIN 53438

- Классификация (IN 779-Eurovent): G 3

- Номинальная скорость пропускания воздуха: 1,5 м/с

- Плотность накопления: 419 гр/м2

- Регенерация: отсутствует

КРЫША кабины выполнена из простых листовых оцинкованных панелей 10/10 со специальным высокопрочным соединением

1.5 Внутреннее освещение кабины

Внутреннее освещение кабины обеспечивается 12 омологированными вертикальными светильниками IP54, которые содержат 3 неоновые лампы по 30 Вт. Всего 36 неоновых ламп.

1.6 Термовентиляционный блок модели PUSH&PULL

- Размеры 1470х3660 мм

- Окрасочно-сушильная камера укомплектована1 высоковольтным энергоблоком, оборудована камерами предварительной фильтрации.

- Силовой агрегат имеет поверхностную конструкцию из панелей с двумя листами оцинкованного железа, наполненными стекловолокном.

- Данный блок содержит:

- 2 двигателя мощность по 5,5 кВт каждый

- 2 Высокоэффективные вентиляторы, объем воздухообмена - 22 000 м3/час

- 1 Газойлевая (дизельная) горелка

Оснащение силового агрегата:

- Термостат безопасности и контроля

- Камеры предварительной фильтрации из специального предметного стекла и с рамками.

- Блок питания оснащен соединительными каналами между блоком питания и камерой атмосферного давления.

1.7 КОРОБКА ПИТАНИЯ

Расположена в нижней части блока питания (обычно под горелкой), представляет собой герметичную металлическую коробку (защита IP 54), содержащую электрические компоненты "цепи питания" и "вспомогательной цепи".

ПАНЕЛЬ ПИТАНИЯ - Обычно располагается с одной стороны передней части кабины и состоит из металлической коробки, содержащей приборную панель, где содержится вся информация и настройки, а именно:

- кнопка для переключения фаз покраски и сушки

- таймер регулировки времени фазы сушки

- предостережение относительно "Цикла сушки"

- счетчик времени

- внутреннее освещение (слева и справа) и соответствующие предостережения

- терморегулятор внутренней температуры

- 1 красная/желтая кнопка "Аварийная остановка", чтобы обеспечить немедленную остановку общих функций камеры распыления

1.8 Индикатор давления жидкости

УКАЗАТЕЛЬ ВНУТРЕННЕГО ДАВЛЕНИЯ КАБИНЫ (до красной жидкости). Такой прибор служит для наблюдения за давлением в кабине.

Боковая сервисная дверь не включена
