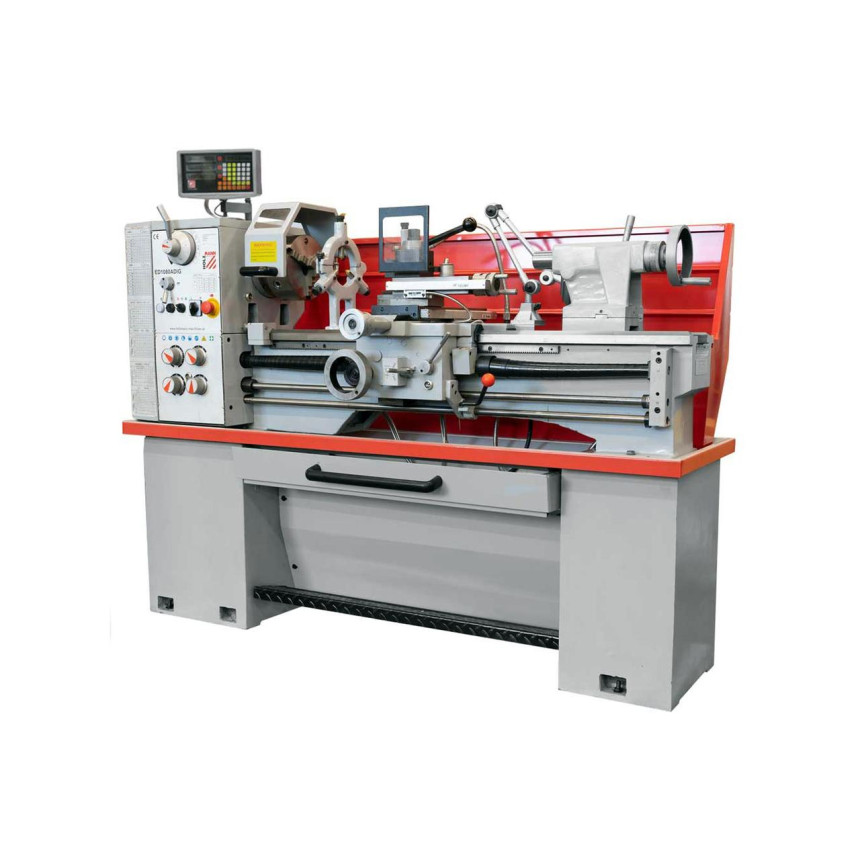

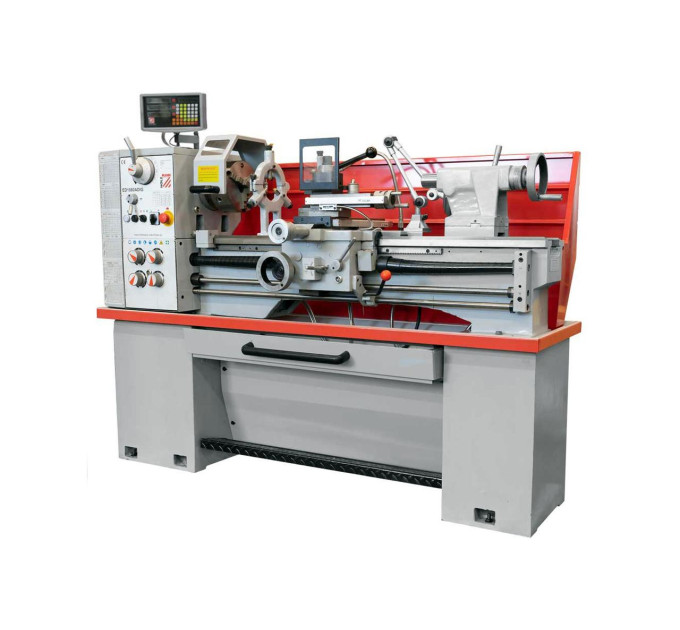

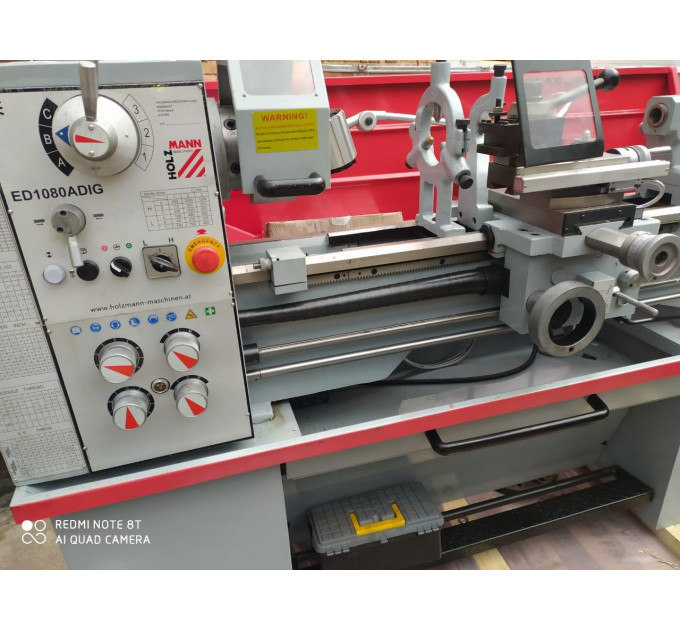

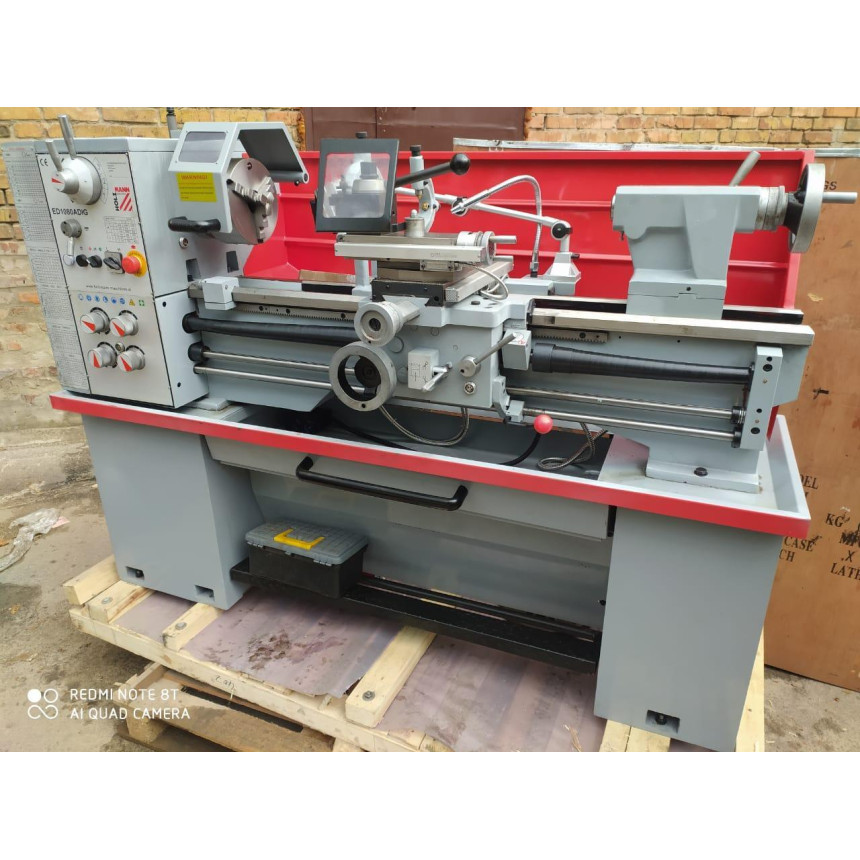

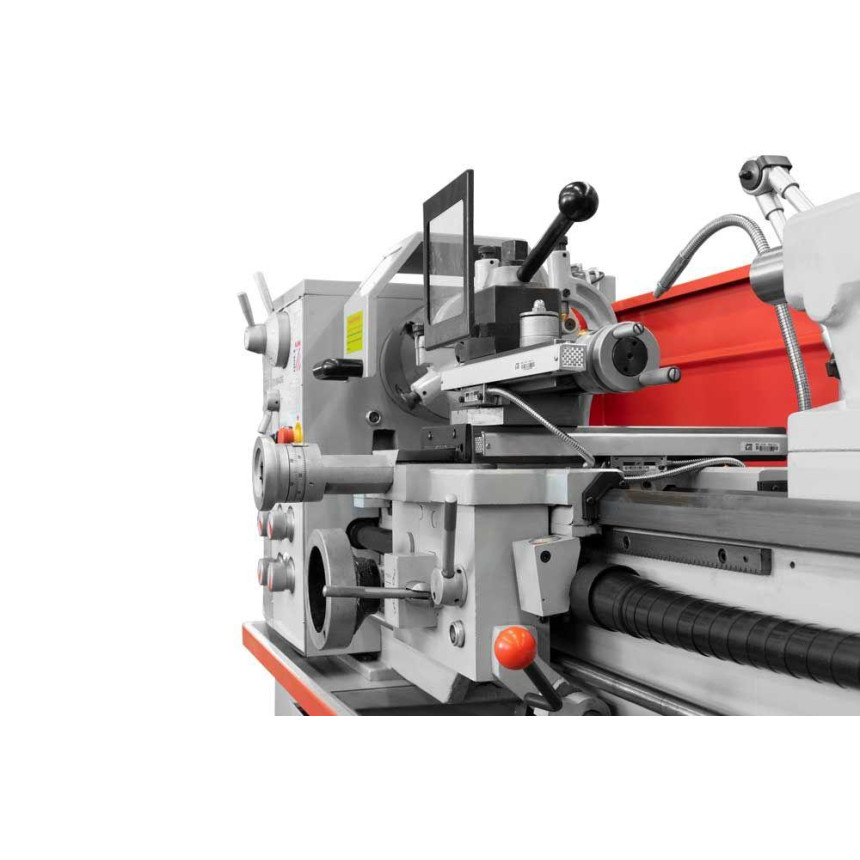

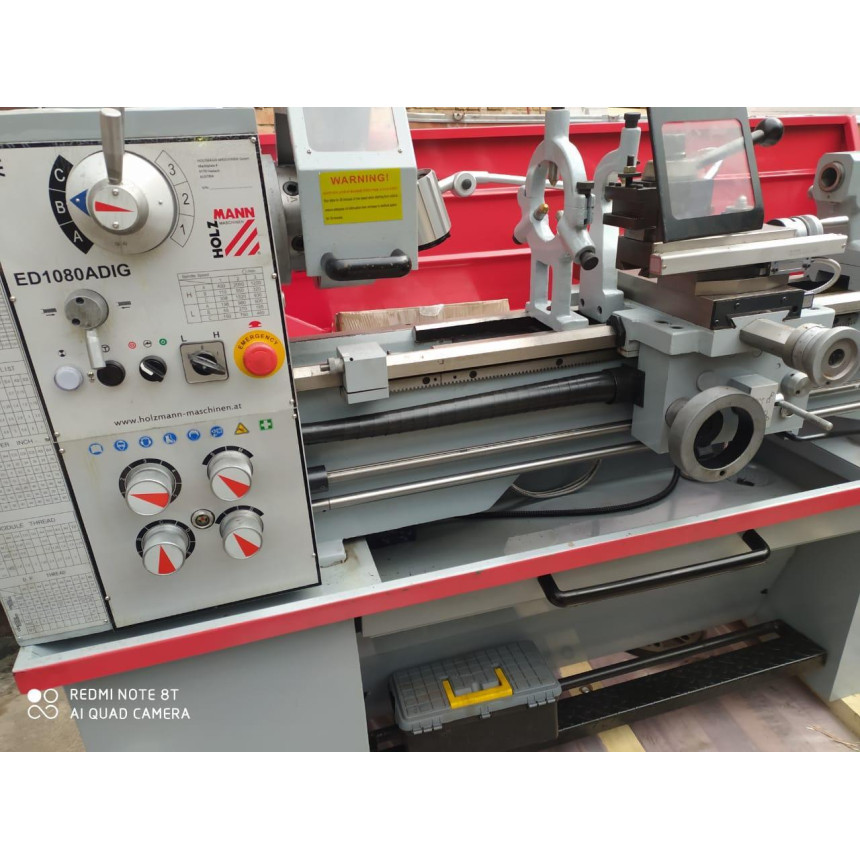

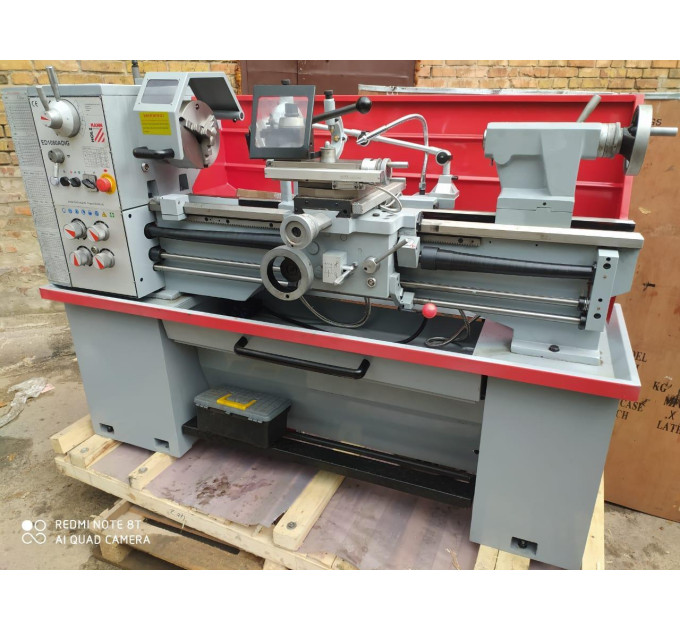

Токарный станок по металлу Holzmann ED 1080ADIG
- Нет в наличии
- Производитель: HolzMann
-
- Код товара: ED1080ADIG_400V
В связи с нестабильным курсом валют цену уточняйте у менеджера
НАЗНАЧЕНИЕ:
Токарно-винторезные станки предназначены для выполнения самых разнообразных операций: обработки наружных и внутренних цилиндрических, конических, фасонных и торцовых поверхностей; нарезания наружных и внутренних резьб; отрезки, сверления, зенкерования и развертывания отверстий. Обрабатываемый материал: сталь, чугун, легированные сплавы (нержавейка), цветные металлы и легкие сплавы.
Класс точности Н.
В данном станке увеличен диаметр отверстия в шпинделе до 52 мм, стоят более жесткие подшипники, выше частота вращения шпинделя. Для удобства работы и повышения точности применяется Устройство цифровой индикации – УЦИ.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Токарно-винторезные станки могут найти применение на любом металлообрабатывающем предприятии. Токарные станки используются в ремонтных и столярных мастерских, механических цехах, в автомобильном производстве, машиностроении и в учебных заведениях. Главным образом применяются в условиях единичного и мелкосерийного изготовления различных деталей при чистовой обработке.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

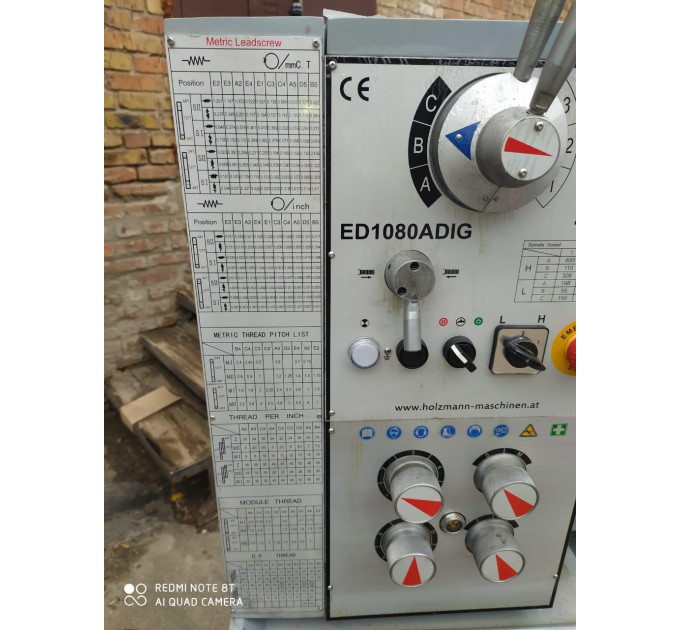

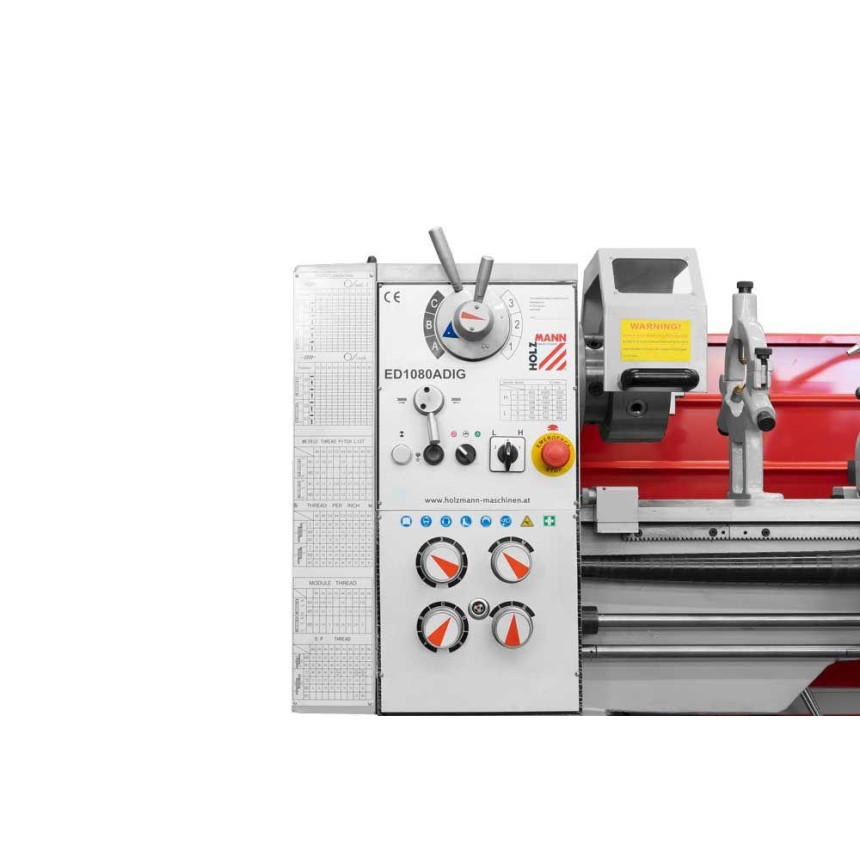

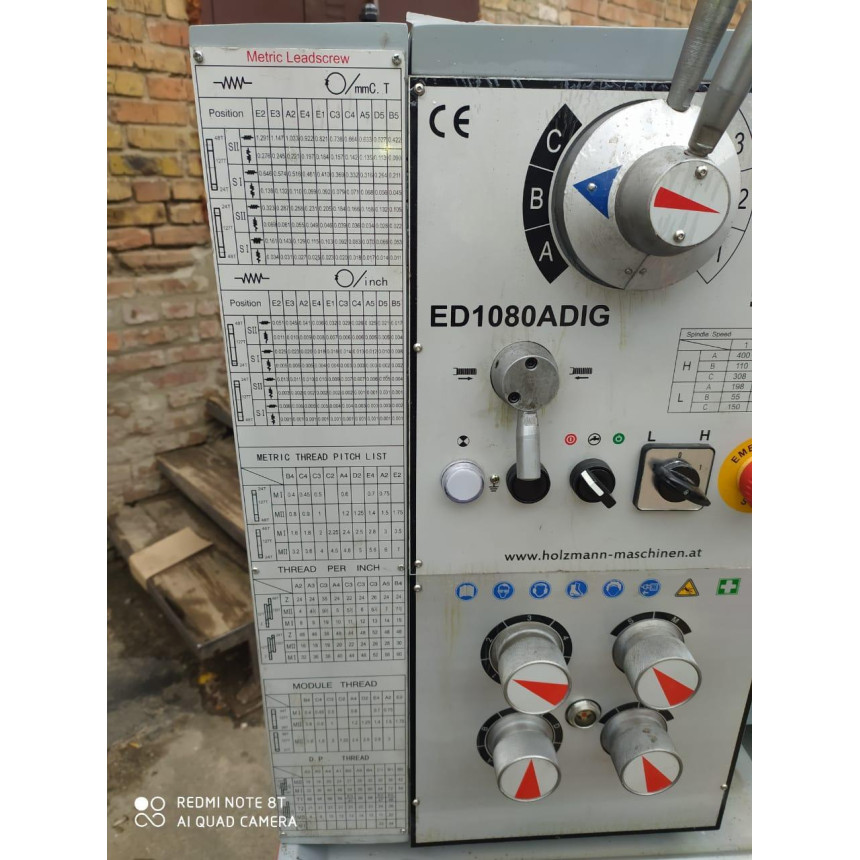

КОРОБКА ПОДАЧ
Все шестерни механизма подач имеют высокочастотную закалку HRC59..63 и отличаются высокой износоустойчивостью.
ЗАДНЯЯ БАБКА
Приспособление для крепления заготовки (при обработке в центрах), или для крепления инструментов, таких например как метчик, плашка при нарезании резьбы; свёрл или сверлильного патрона при сверлении отверстий.

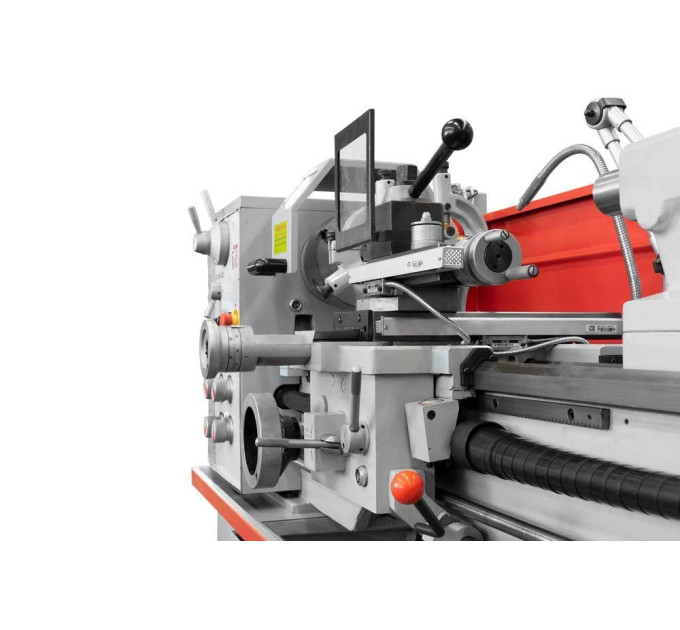

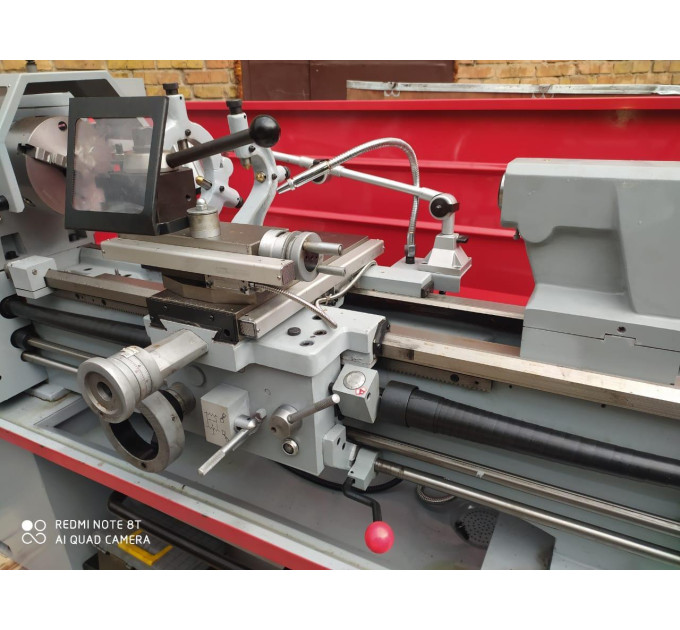

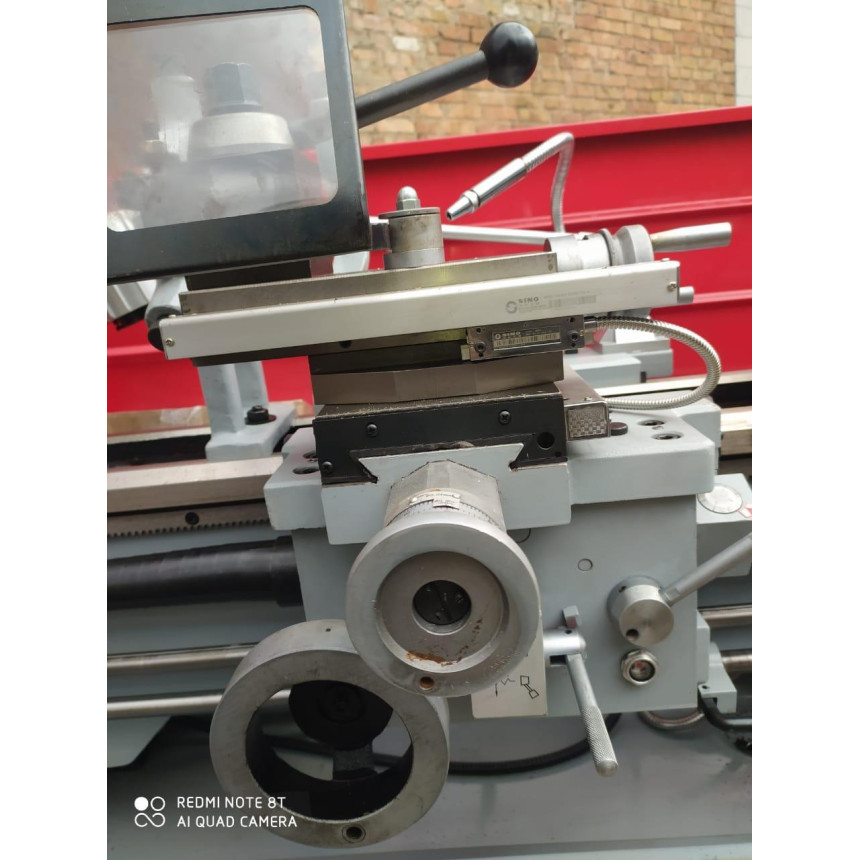

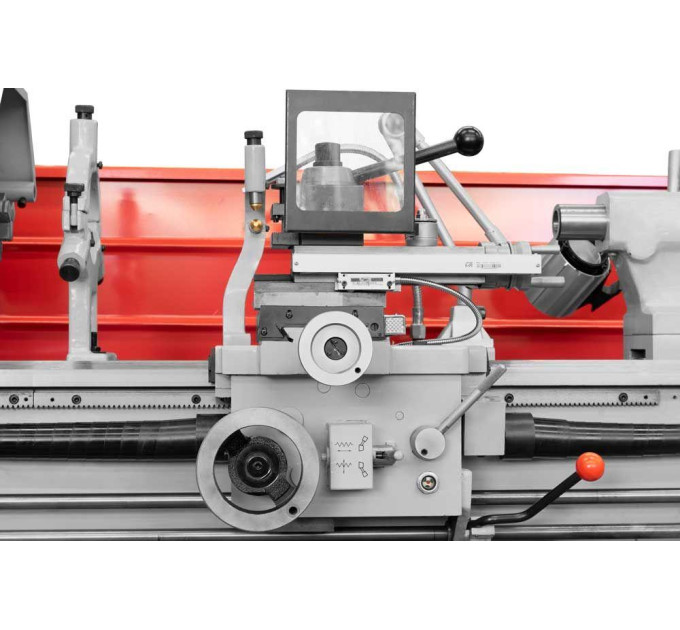

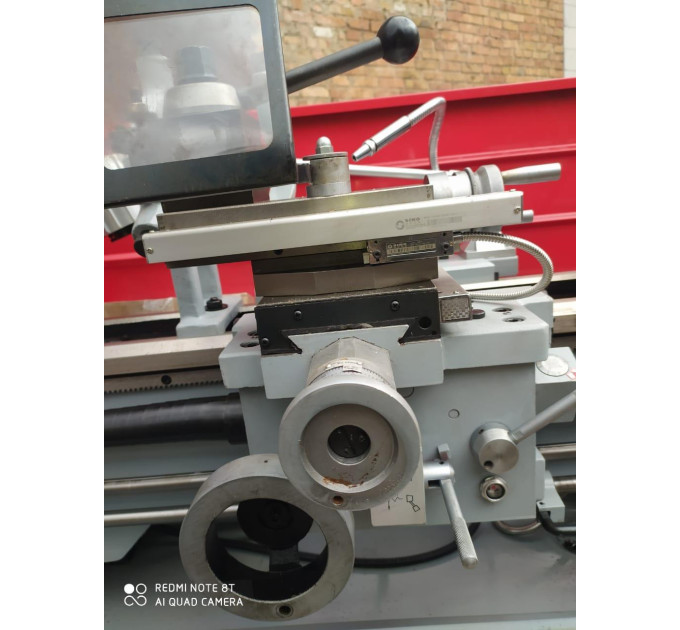

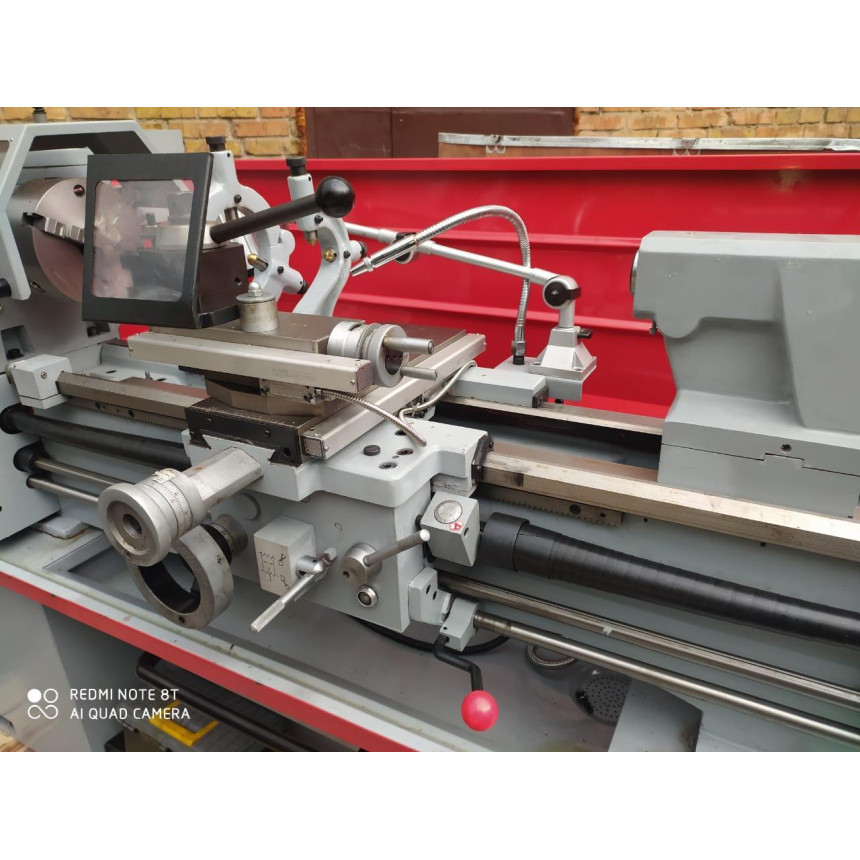

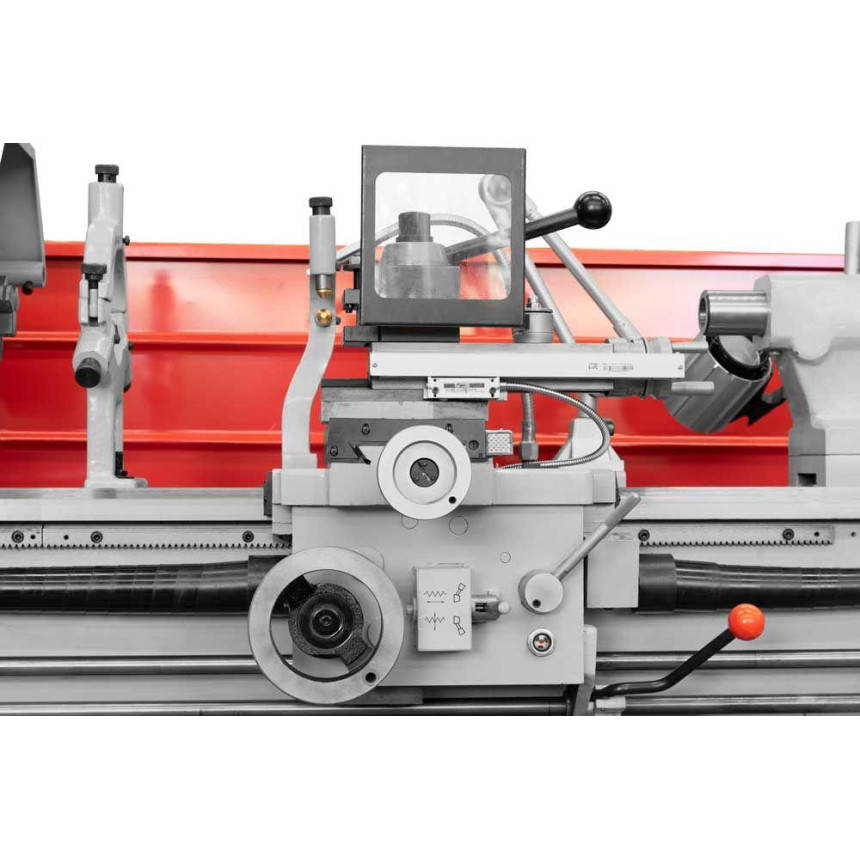

СУППОРТ
Приспособление для крепления обрабатывающего инструмента и перемещения инструмента в заданных направлениях
ПЕРЕКЛЮЧАТЕЛЬ ПОДАЧ
Многопозиционный рычаг для включения автоматического перемещения режущего инструмента в заданном направлении.
ЛЮНЕТЫ
Подвижной и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
ОСВЕЩЕНИЕ РАБОЧЕЙ ЗОНЫ
Удобная и надежная фиксация светильника в требуемых положениях обеспечивает соответствующие требования рабочего процесса.
ПЛАНШАЙБА
Планшайба предназначена для установки и закрепления не симметричных деталей. Крепление деталей на планшайбе производится при помощи зажимных прихватов. Так же планшайба позволяет разместить на шпинделе заготовку неправильной формы и исключить эксцентриситет за счет применения противовесов.
ЛЮНЕТ ПОДВИЖНЫЙ И НЕПОДВИЖНЫЙ
Подвижный и неподвижный люнеты предназначены для поддержки длинных заготовок при обработке во избежание прогиба.

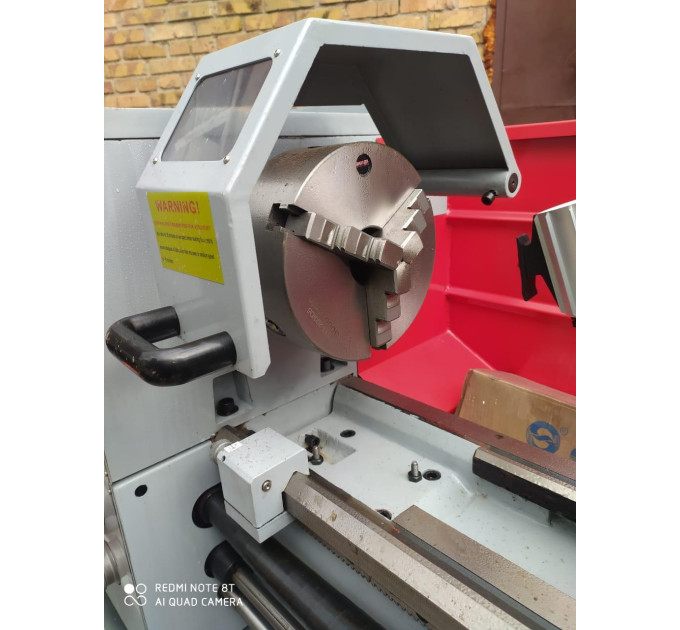

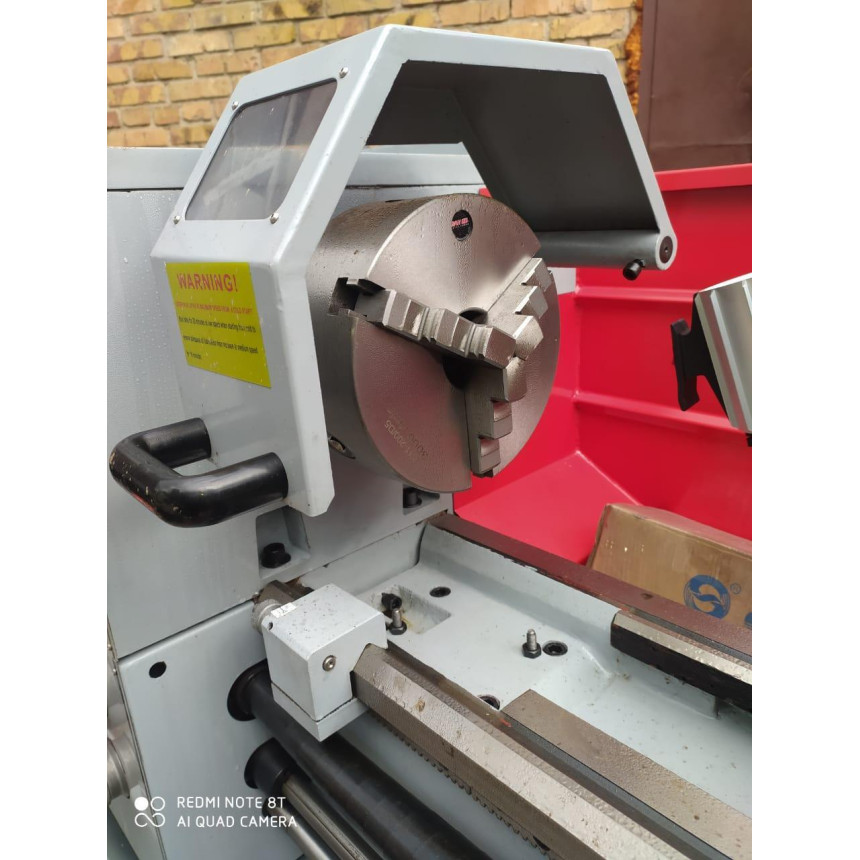

3-Х КУЛАЧКОВЫЙ ПАТРОН
Самоцентрирующий трехкулачковый патрон предназначен для установки и закрепления заготовок для последующей механической обработки.ДОКУМЕНТАЦИЯ НА РУССКОМ ЯЗЫКЕ
НЕ ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
ПРЕСС-МАСЛЕНКА
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
4-Х КУЛАЧКОВЫЙ ПАТРОН
Четырехкулачковый патрон используется для установки и закрепления деталей со смещенной осью вращения, некруглой и несимметричной формы. ВРАЩАЮЩИЙСЯ ЗАДНИЙ ЦЕНТР
Вращающиеся центры предназначены для создания дополнительной опоры при обработке заготовок большой длины. С их помощью появляется возможность качественной обработки резанием деталей с недостаточной жёсткостью или с длиной, превышающей диаметр более чем в 5 раз.
Все товары из категории Токарные станки по металлу всегда в наличии на складе с возможностью доставки по всей Украине.
| Основные характеристики | ||
| Вес | 845 кг | |
| Высота центров | 200 мм | |
| Габаритные размеры | 760х1940х1545 мм | |
| Гарантия, мес | 24 месяца | |
| Диаметр обточки в станине | 540 мм | |
| Диаметр обточки над суппортом | 250 мм | |
| Диаметр пиноли задней стрекозы | 52 мм | |
| Дюймовая резьба | 4 – 60 витков на дюйм | |
| Конус пиноли задней бабки | KM4 | |
| Конус шпинделя | KM6 | |
| Макс. диаметр обработки над станиной | 400 мм | |
| Метрическая резьба | 0,4 – 7 мм | |
| Мощность двигателя | 2,4 кВт | |
| Напряжение | 400 В | |
| Поперечная подача | 0,011 – 0,276 мм/об | |
| Продольная подача | 0,0527 – 1,2912 мм/об | |
| Проходной диаметр шпинделя | 52 мм | |
| Размер резцов | 20x20 мм | |
| Расстояние между центрами | 1080 мм | |
| Скорость вращения шпинделя | 55 – 2000 об/мин | |
| Устройства цифровой индикации | для 3 осей | |
| Ход пиноли задней стрекозы | 110 мм | |
| Ширина станины | 220 мм | |
