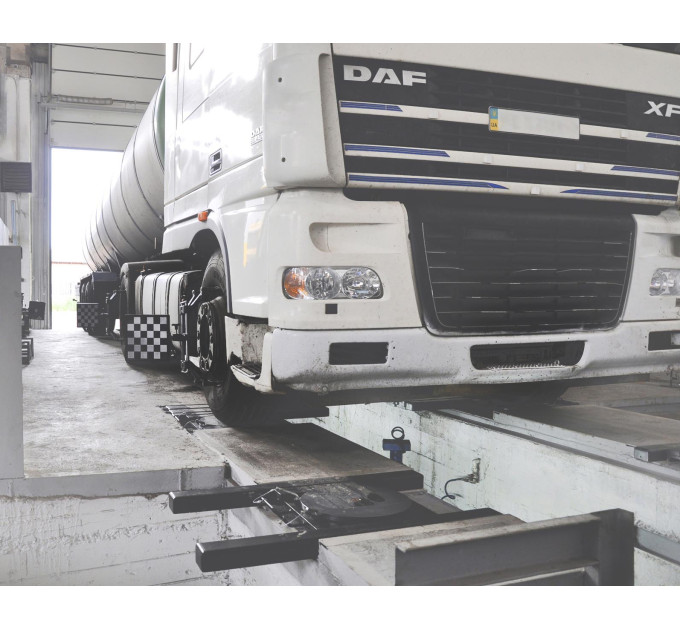

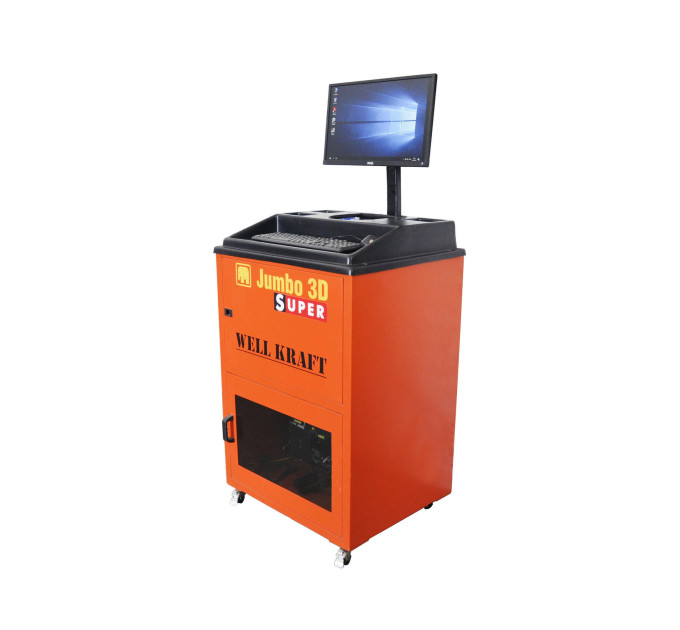

Грузовой стенд развал схождения Well Kraft Jumbo 3D Super
- На складе
- Производитель: Well Kraft
-
- Код товара: Well Kraft Jumbo 3D Super
В связи с нестабильным курсом валют цену уточняйте у менеджера
Описание
Особливості вантажного стенду розвал сходження Jumbo 3D

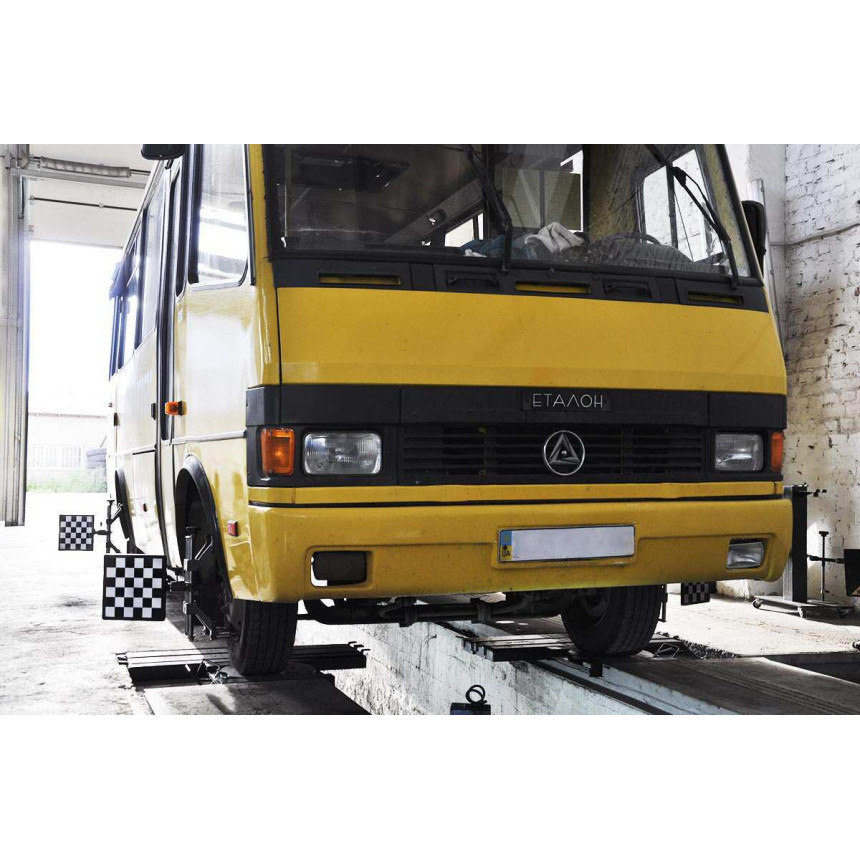

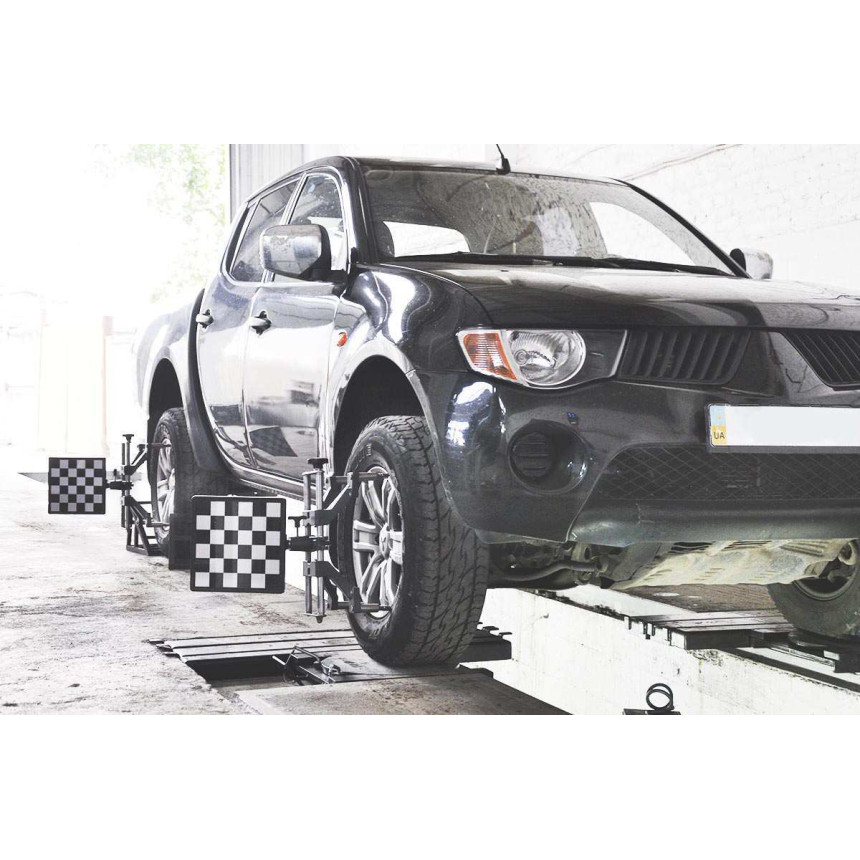

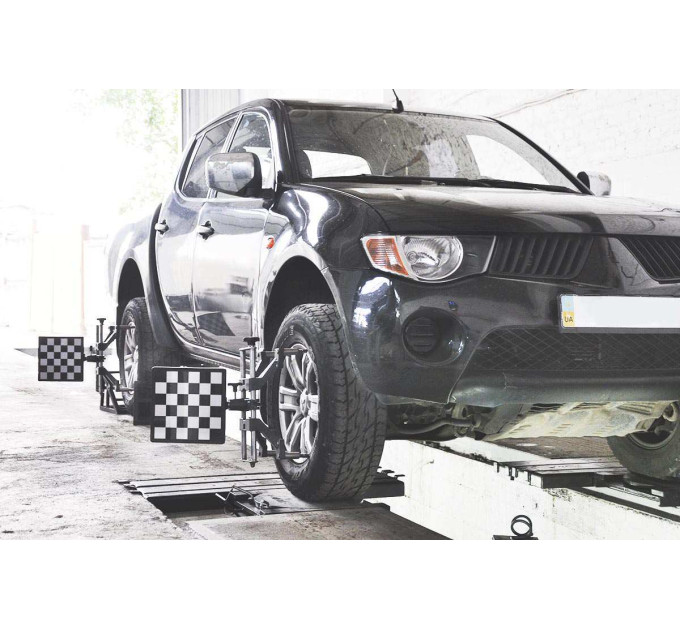

Унікальний, єдиний 3D стенд розвал-сходження для роботи з автобусами, вантажівками, причепами та легковими автомобілями
Чотириточкові колісні захвати працюють з колісними дисками до 24" (опція до 30" )
Пассивные отражатели без содержания электронных элементов, состоящие из: плоских мишеней с градиентным рисунком, покрытым защитным слоем и прочного ударо-защищенного корпуса

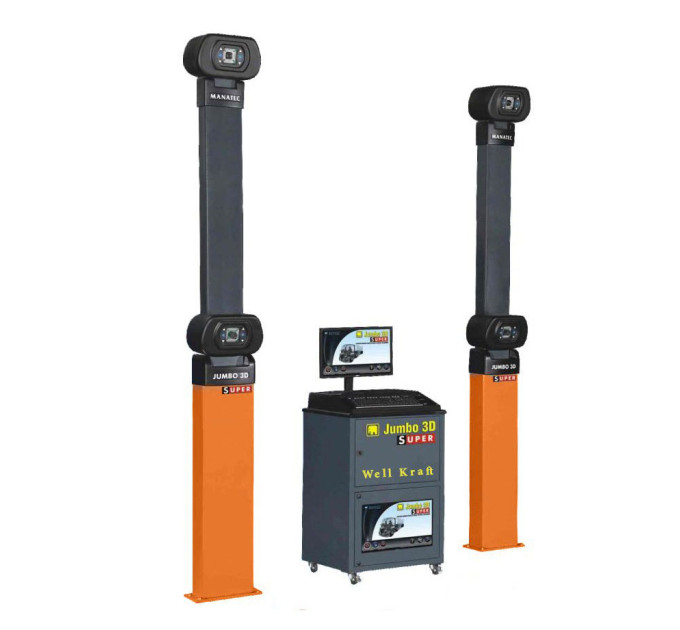

Одновременная коррекция 5 осей с использованием 4 камер и 10 мишеней

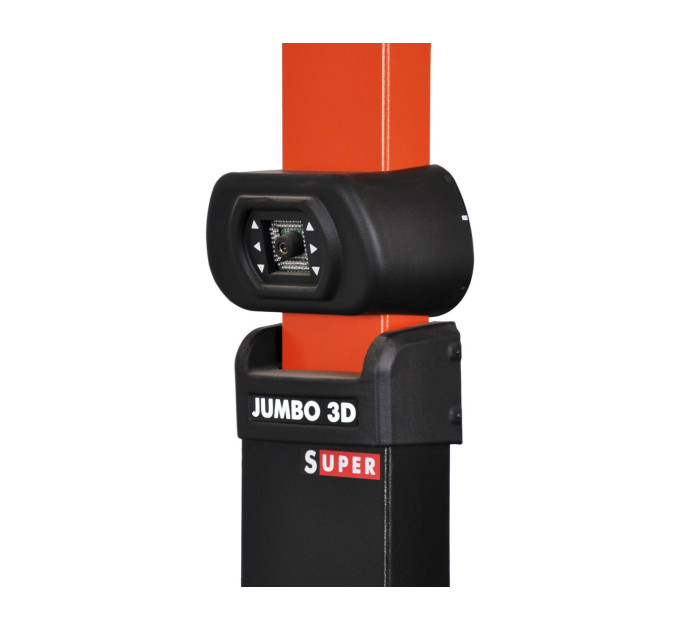

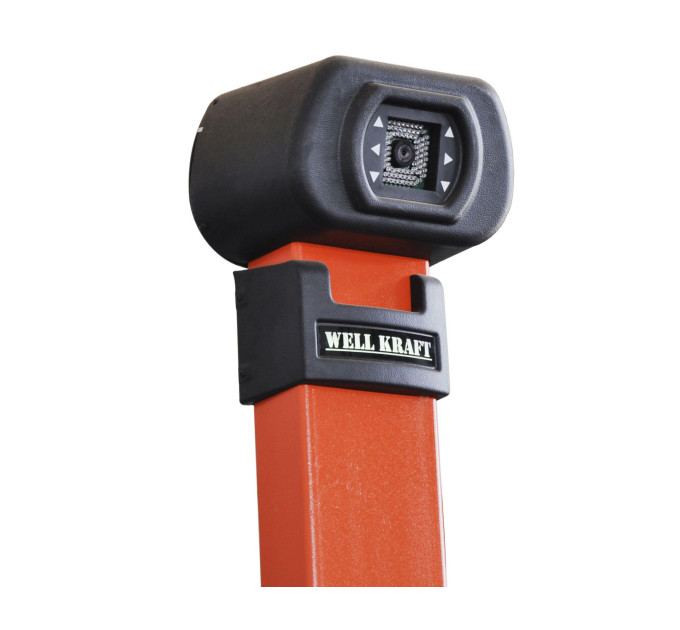

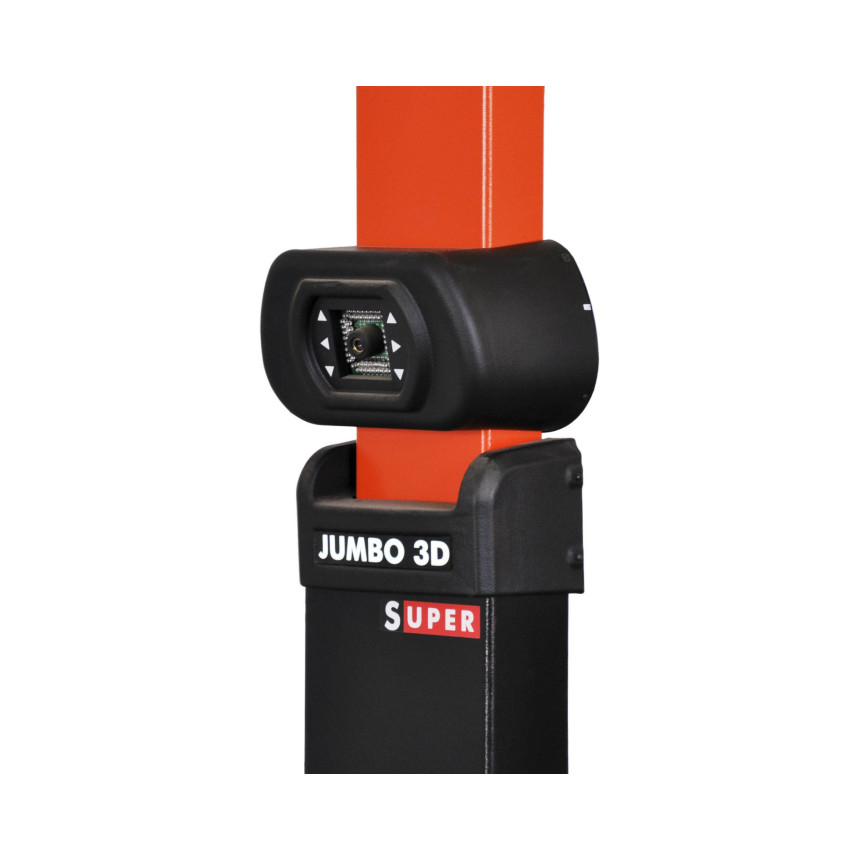

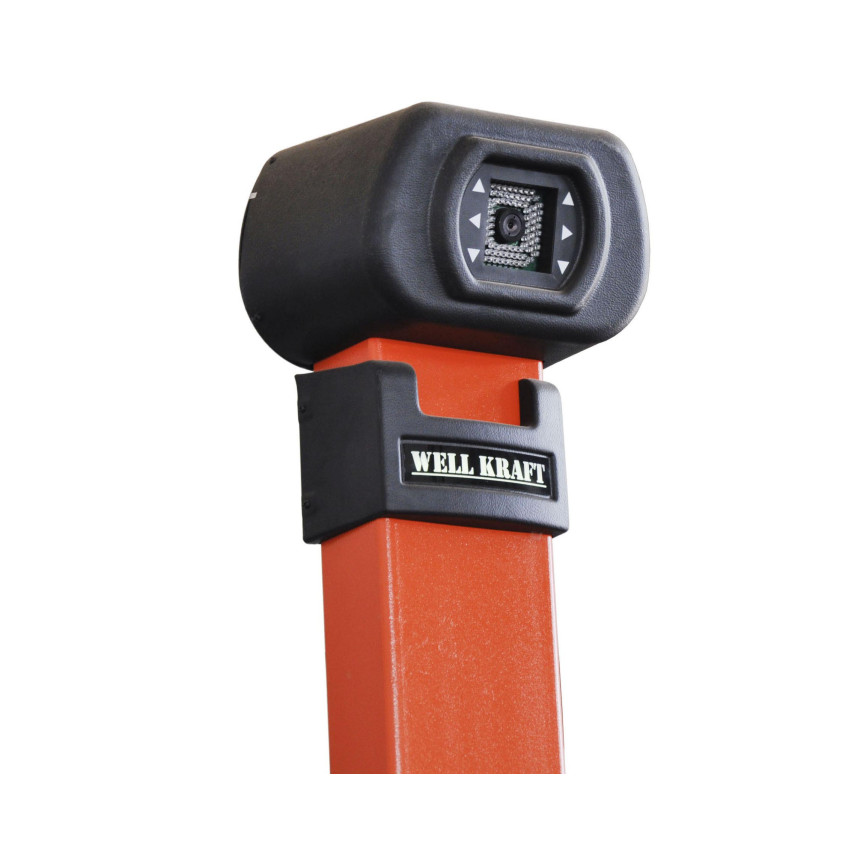

Высокопроизводительная камера SI (Scientific Imaging) и технология 3D Imaging для измерения углов с использованием программного обеспечения Align+
Коррекция углов развала, Caster, схождения, линии (угла) движения , угла плеча обката
Автоматическое отслеживание поворотов влево и вправо для измерения Caster / Kingpin , амплитуда Caster сдвоенных передних осей
Одновременная компенсация биения (прокатка) всех осей при движении тр. средства регулировка поперечной рулевой тяги
Программное обеспечение Data Manager для хранения результатов коррекции.
Программа самодиагностики для системы развал-схождения

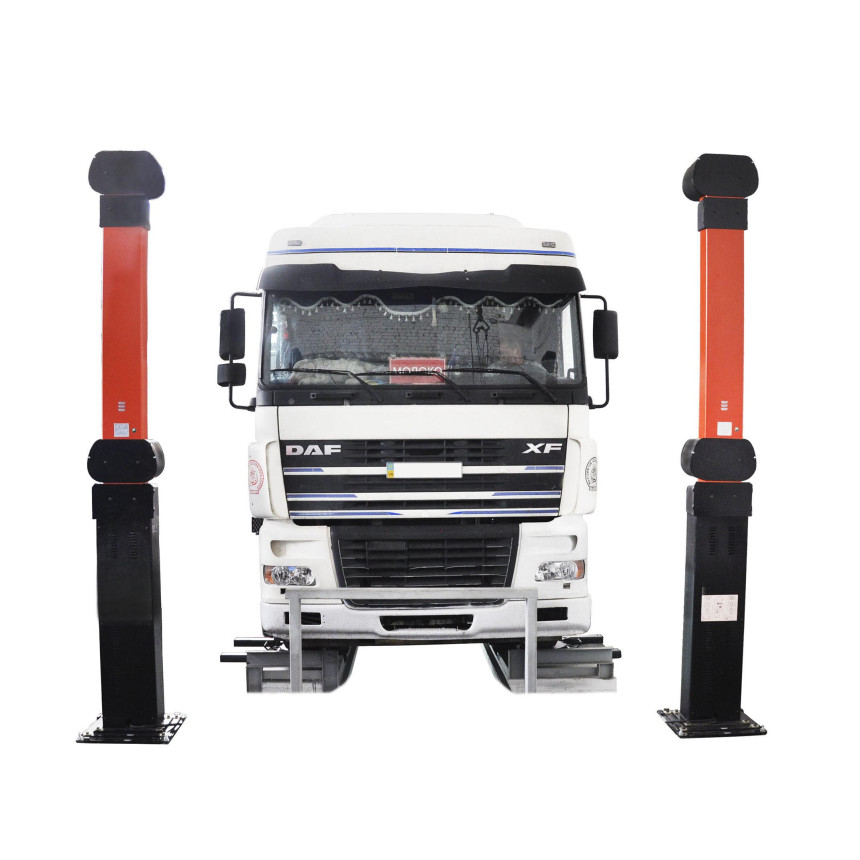

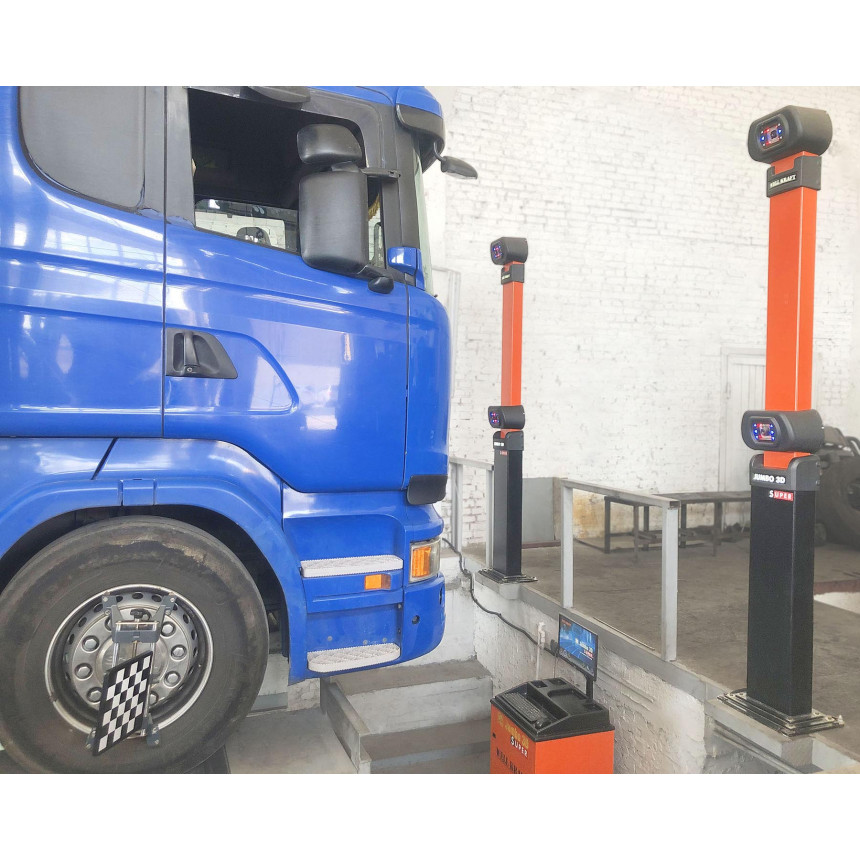

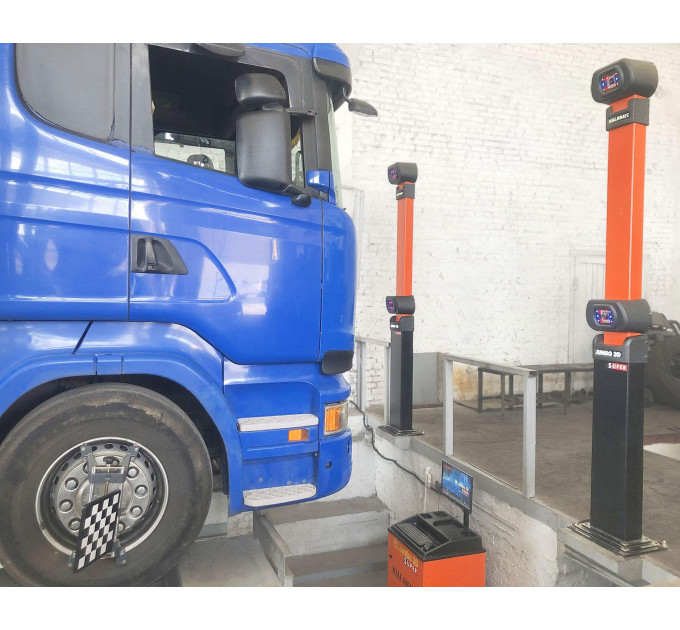

Стенд предоставляет возможность работы одновременно с 5 осями! Дальность работы камер - до 19м!
Технические спецификации | |
| Размер диска | 12" – 24” (305 – 610mm) |
| Димаметр колеса | 20” – 44” (508 – 1118mm) |
| Ширина колеи | 48” – 96” (1220 – 2435mm) |
| Расстояние между стойкой камеры и центром переднего поворотного круга | 2800mm |
| Движение прокатки компенсации биения | 30° - 32° |
| Параметры | Диапазон | Точность |
| Развал (передний / задний) | ± 15° 00' | ± 00° 02' |
| Caster | ± 28° 00' | ± 00° 05' |
| Kingpin | ± 25° 00' | ± 00° 05' |
| Схождение (переднее / заднее) | ± 20° 00' | ± 00° 02' |
| Общее схождение | ± 40° 00' | ± 00° 04' |
| Смещение оси (переднее / заднее) | ± 25mm | ± 2mm |
| Угол движения / плеча обката | ± 10° 00' | ± 00° 02' |
| Компенсация биения (передняя / задняя) | ± 10° 00' | ± 00° 02' |
| Прилежащий угол | ± 40° 00' | ± 00° 05' |
| Разница ширины колеи | ± 150mm | ± 2mm |
| Расхождение при повороте (опционнно) | ± 20° 00' | ± 00° 20' |
| Угол поворота от упора до упора (опционно) | ± 60° 00' | ± 00° 20' |
Колесные зажимы

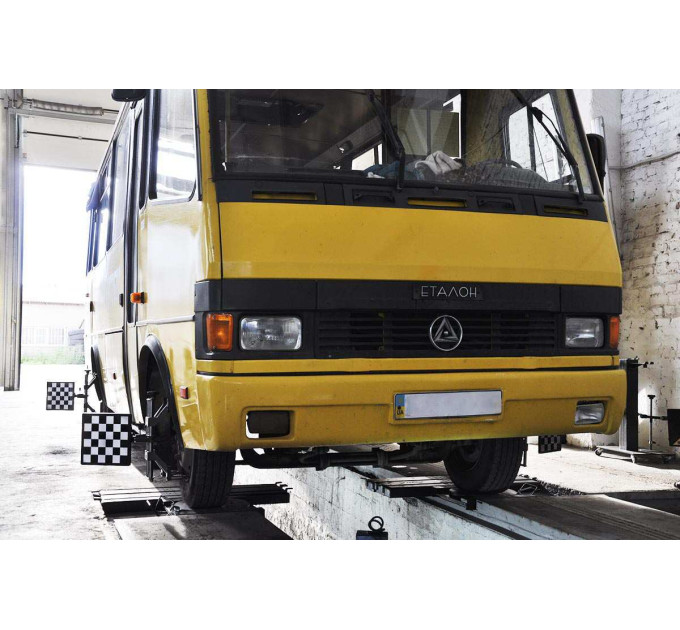

Это самоцентрирующиеся колесные захваты с быстрым зажимным приспособлением для крепления мишеней к колесным дискам. Колесный захват представляет собой универсальную конструкцию для размещения на дисках колес легко-грузового транспортного средства диаметром от 12 до 24 дюймов. Внутренние отверстия предназначены для дисков от 12 "до 20", а внешние отверстия - от 20 " до 24 ". В комплекте с колесными захватами имеются адаптеры для использования их вместе со стопорными штифтами для крепления на колесах автобусов (передняя ось), не ведущем дополнительном мосту и поддерживающим заднем мосту

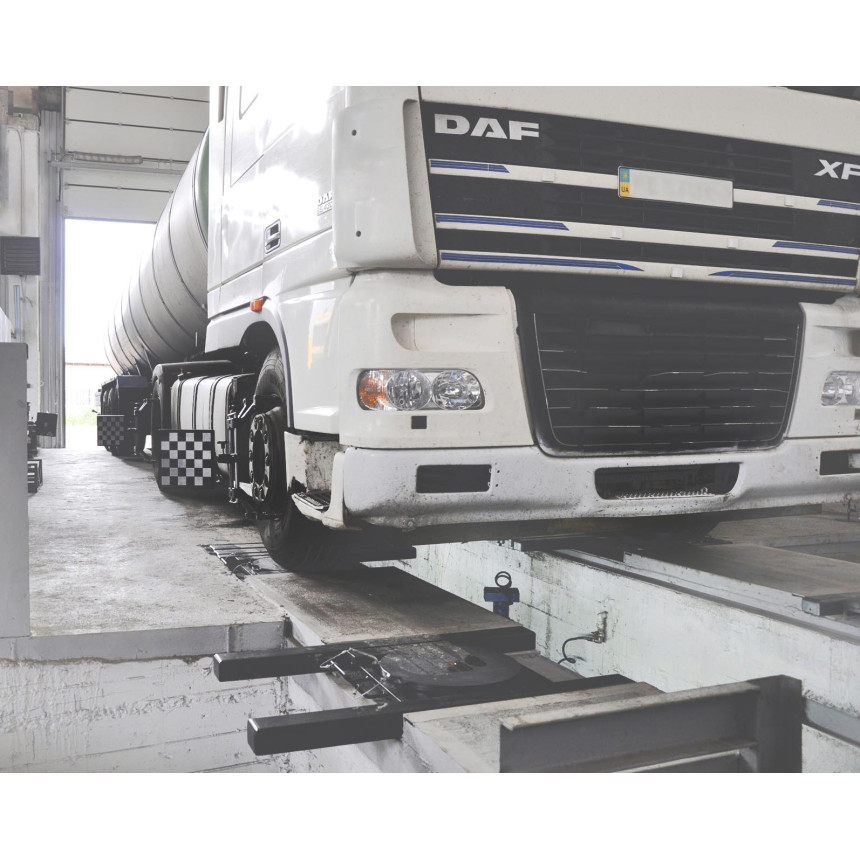

Поворотные круги (7т.)
Поворотный круг состоит из свободно вращающейся пластины грузоподъемностью 7 тонн каждая, которая подходит для работы с грузовым транспортом. Передние колеса регулируемого транспортного средства должны опираться на эти пластины. Вращающаяся пластина помогает избегать трения колеса и расслаблять шарнирное соединение до его первоначального состояния. Предусмотрены блокировочные штифты для остановки движения при парковке автомобиля на круге. Блокирующие штифты должны быть удалены при проведении измерений. Поворотные круги обеспечивают поворот влево и вправо, необходимый для измерения углов Caster и Kingpin
Мишени
На мишени расположена узорная ИК-отражающая среда, чтобы отразить падающие лучи от камеры.На каждой мишени предусмотрен спиртовой уровень, чтобы обеспечить горизонтальность при установке мишени на колесном захвате
Габариты ямы для проведения развал схождения
Показанная здесь смеха смотровой ямы предназначена для проведения развал-схождения автомобилей без нагрузки. Если развал-схождение должно выполняться на автомобиле с нагрузкой, обратитесь за консультацией к строительному агентству Пол должен быть выполнен из качественного бетона.
Одобрен и Рекомендован
Грузовой стенд развал схождения Well Kraft Jumbo 3D Super рекомендуют: TATA Motors, Mahindra, Volvo, MICHELINКомплектация
Описание | Super 6A | Super 5A | Super 3A | |
| Колесные захваты (12”-24”) | 12 | 10 | 6 |
| Мишени | 12 | 10 | 6 |
| Поворотные круги (7 тонн) с проставками | 4 | 4 | 2 |
| Депрессор педали тормоза | 1 | 1 | 1 |
| Фиксатор руля | 1 | 1 | 1 |

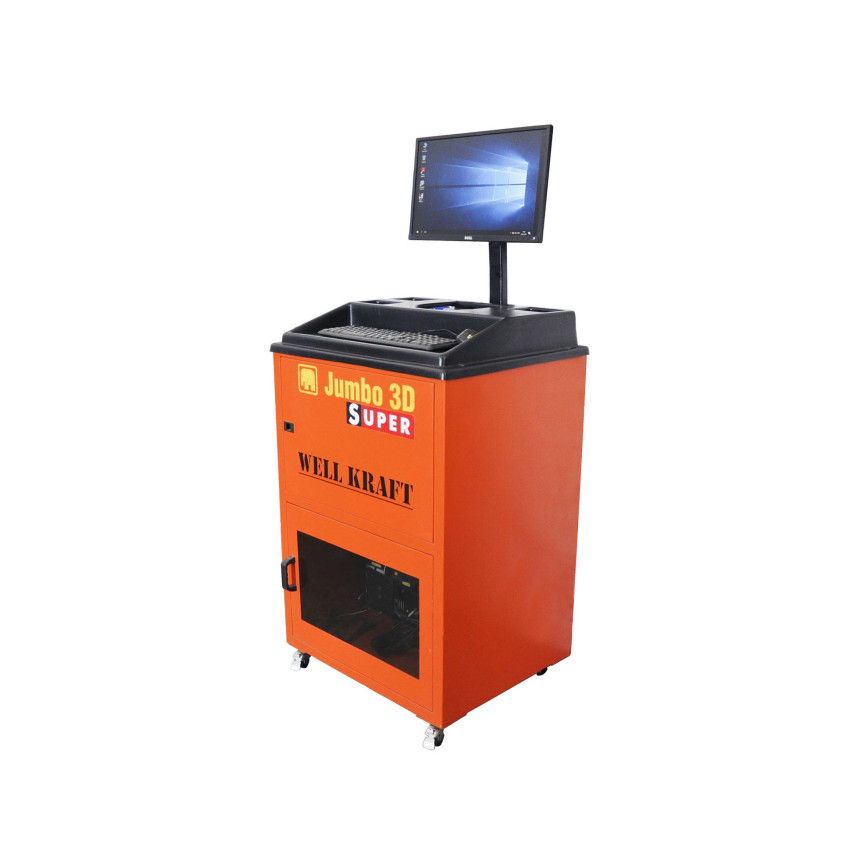

| Производительный ПК (Intel Core i7) c Windows 10 IoT | 1 | 1 | 1 |
| Основной LED монитор 21,5“ HDMI/DP интерфейс | 1 | 1 | 1 |
| Дополнительный монитор 21,5“ HDMI/DP интерфейс | 1 | 1 | 1 |
| Противооткатный упор | 2 | 2 | 2 |
| Программное обеспечение для грузового транспорта | 1 | 1 | 1 |
| Пара стоек держателей (зажимов и мишеней) | 4 стойки по 3 мишени на каждой | 2 стойи по 2 мишени + 2 стойки по 3 мишени | 2 стойки по 3 мишени на каждой |
| Фиксатор руля для легкогрузовых автомобилей | 1 | 1 | 1 |
| Депрессор педали тормоза для легкогрузовых автомобилей | 1 | 1 | 1 |
| Удлинительная втулка для мишеней длина 150мм. (применяется для ТС с маленькой шириной колеи) | 6 | 6 | 6 |
