Станок для бесцентровой шлифовки клапанов Comec RV516.ASM

Описание

Станок для бесцентровой обработки боковых поверхностей клапанов RV516 от известного итальянского производителя COMEC – лидера в области создания специальных станков для автомастерских

Comec RV516 - это станок бесцентровой обработки боковых поверхностей клапанов благодаря применению технических решений является одним из наиболее быстрых и точных станков на сегодняшний день. Система бесцентрового шлифования с вращением клапана на его штоке обеспечивает идеальную соосность между головкой и штоком (до 0,01 мм) и позволяет работать со штоками клапанов разных диаметров от 4 до 16 мм без необходимости замены замков клапанов или патронов.

Система перемещения клапанов основывается на трех роликах, верхний из которых вальцованный, чтобы продвигать клапан до фиксированной точки: это позволяет точно контролировать длину в каждом клапане и избежать ручной подачи цилиндра вдоль шлифовального круга во время работы.Кроме того рычаг имеет двойное применение - перемещать клапан вперед и назад вдоль шлифовального круга и приподнимать привод вращения подальше от штока клапана, чтобы можно было менять клапан при включенном моторе.

Станок также оборудован алмазным инструментом для заточки резцов с микрометром и эффективной системой охлаждения с насосом и бачком.

Как опция также доступен дополнительный шлифовальный круг (ASM516) для торца штока и снятия фаски без использования основного круга и устройство для регулировки скорости вращения клапана (VGV516) под клапаны различных диаметров с целью достижения лучшего результата в наиболее широком спектре диаметров головок клапанов.

Конструктивные и функциональные особенности станка RV516:

• Диаметр тарелки клапана до 114 мм;

• Диаметр шлиф. инструмента - 215 мм;

• Допустимая длина стержня - 55-230 мм;

• Допустимый диаметр стержня - 4-16 мм;

• Угол обработки - 0°-60°;

• Скошенная ручка управления верхним роликом;
• Регулируемый ограничитель хода шпинделя;

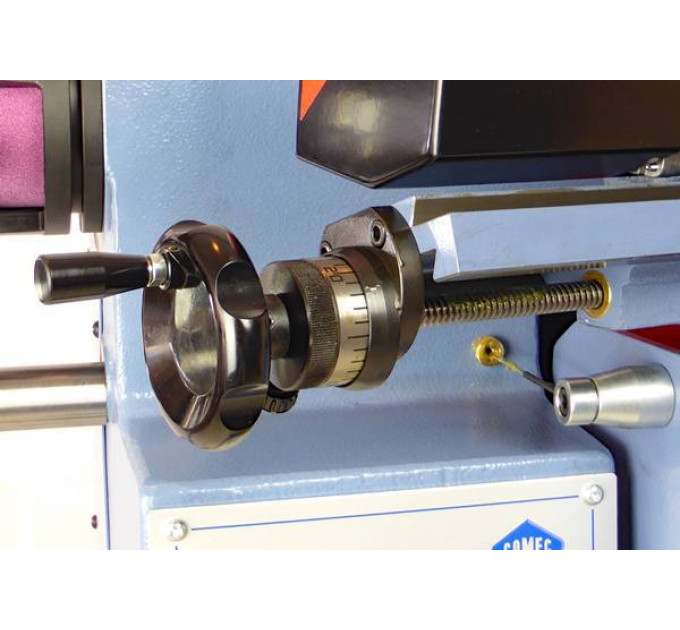

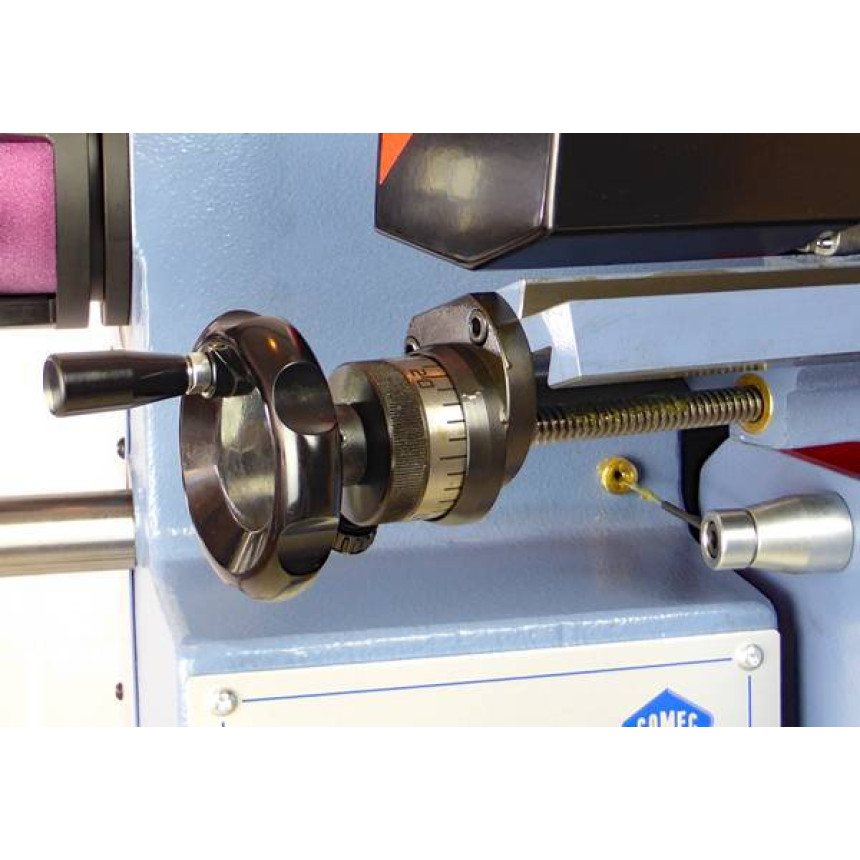

• Скользящая ручка с нониусом;
• Двухфункциональный зажимной рычаг;
• Опора шпинделя;
• Алмазное устройство для правки круга с микрометром.

Комплектация станка:

• Шлифовальный круг;
• Устройство для правки шлифовального круга;
• Алмазное устройство для правки круга;
• Система охлаждения с насосом и баком;
• Масло (1л);
• Набор ключей;
• Инструкция.
