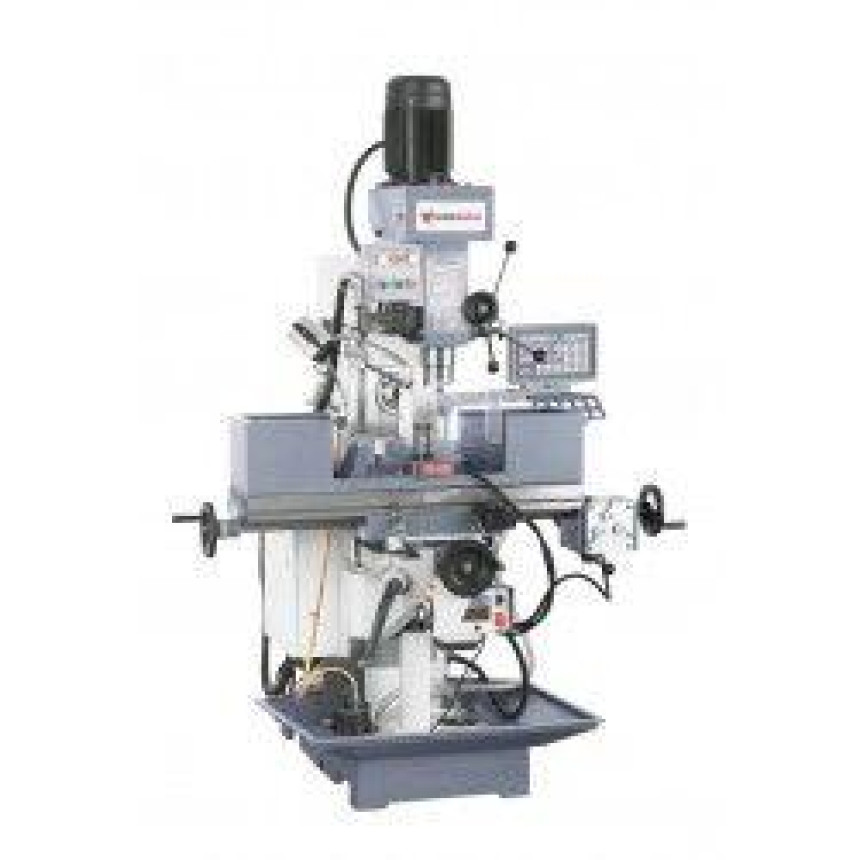

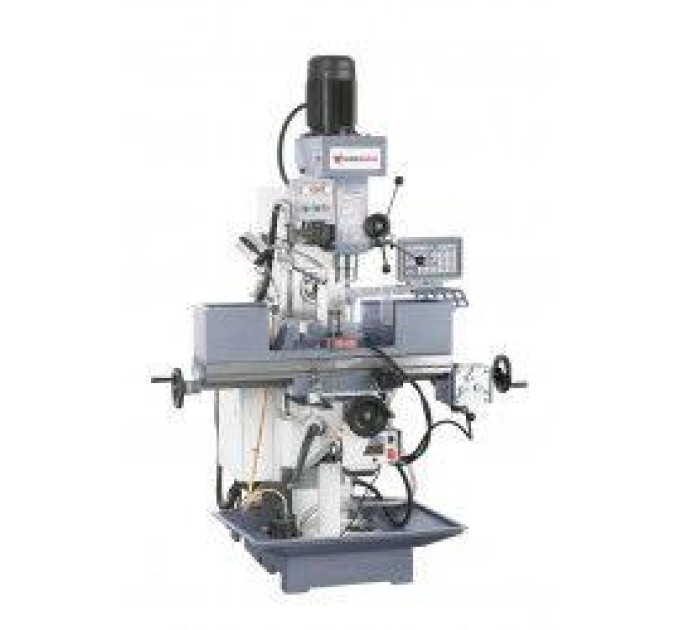

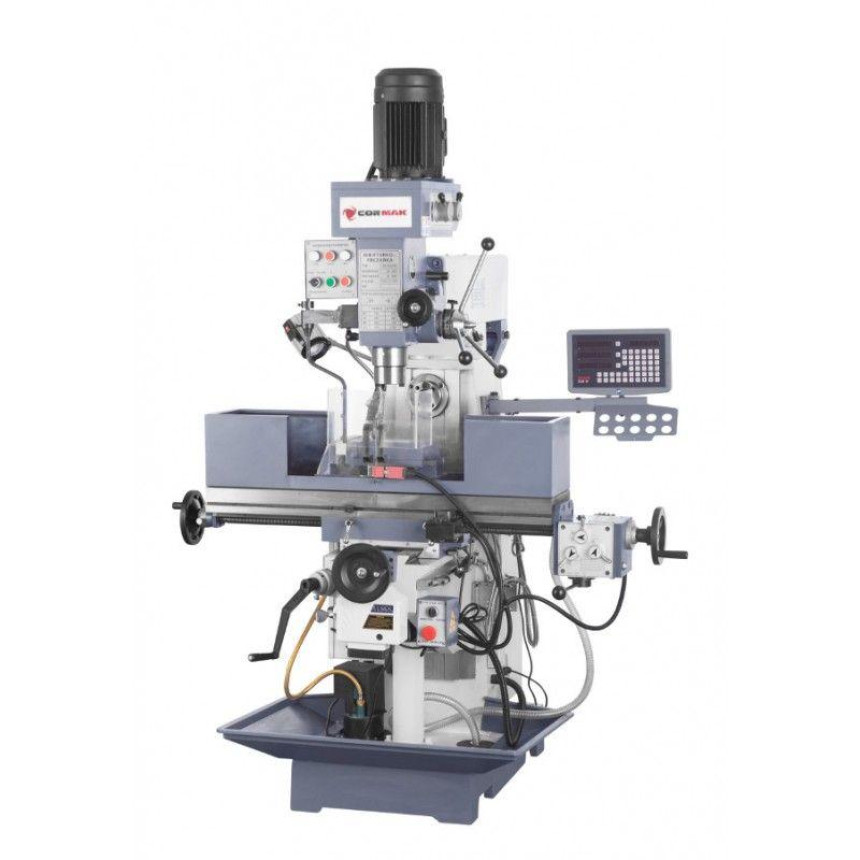

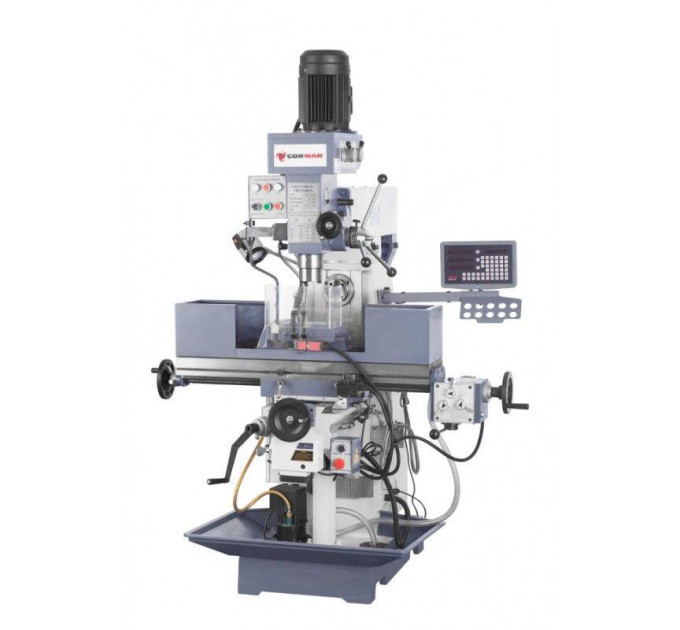

Фрезерно-свердлильний верстат CORMAK ZX 7550 CW

Фрезерно-свердлильний верстат CORMAK ZX 7550 CW - це універсальне металообробне обладнання професійного класу, яке поєднує в собі можливості вертикально-фрезерного, горизонтально-фрезерного та свердлильного верстатів. Підходить для широкого спектра операцій: торцевого, кінцевого та дискового фрезерування, свердління, розсвердлювання, розточування та нарізання різьби. Оснащений двома шпинделями, вертикальним і горизонтальним, з незалежними двигунами потужністю 2,2 / 2,8 кВт кожен.

Поворотна на ±90° вертикальна головка дозволяє обробляти поверхні під кутом без складного оснащення. Висувна верхня балка розширює робочу зону і дає змогу зручно працювати з габаритними деталями. Автоматичні подачі по осях X та Y забезпечують стабільний і рівномірний рух, а ручна подача по осі Z - максимальний контроль над процесом обробки. Завдяки масивній чавунній станині та цифровій індикації по трьох осях, цей верстат для свердління і фрезерування металу дозволяє досягти максимальної точності обробки.

Особливості фрезерно-свердлильного верстата CORMAK ZX 7550 CW

• Два шпинделі - вертикальний і горизонтальний
• Потужність двигуна вертикального шпинделя - 2,2/ 2,8 кВт (S1/S6)
• Потужність двигуна горизонтального шпинделя - 2,2/ 2,8 кВт (S1/S6)
• Механічний редуктор з шестернями, що працює у масляній ванні
• Діапазон швидкостей вертикального шпинделя - 72-1800 об/хв
• Діапазон швидкостей горизонтального шпинделя - 60-1350 об/хв
• Прецизійні підшипники шпинделів
• Максимальний діаметр свердління - 50 мм
• Максимальний діаметр розточування - 120 мм
• Максимальний діаметр горизонтального фрезерування - 100 мм
• Максимальний діаметр вертикального фрезерування - 25 мм
• Нарізання різьби до М16

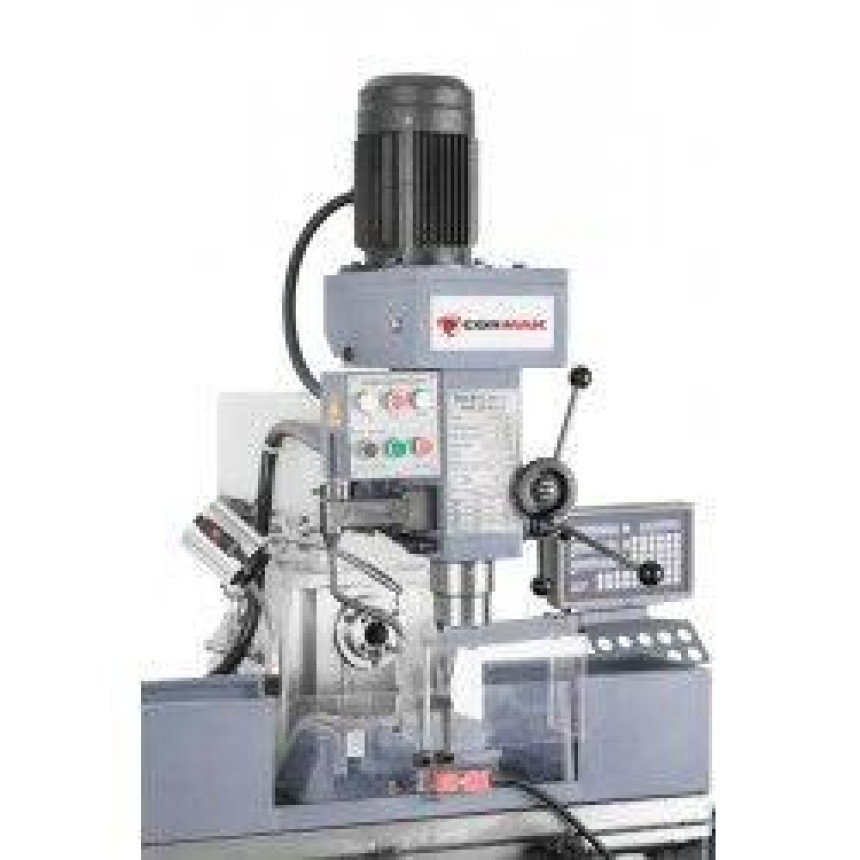

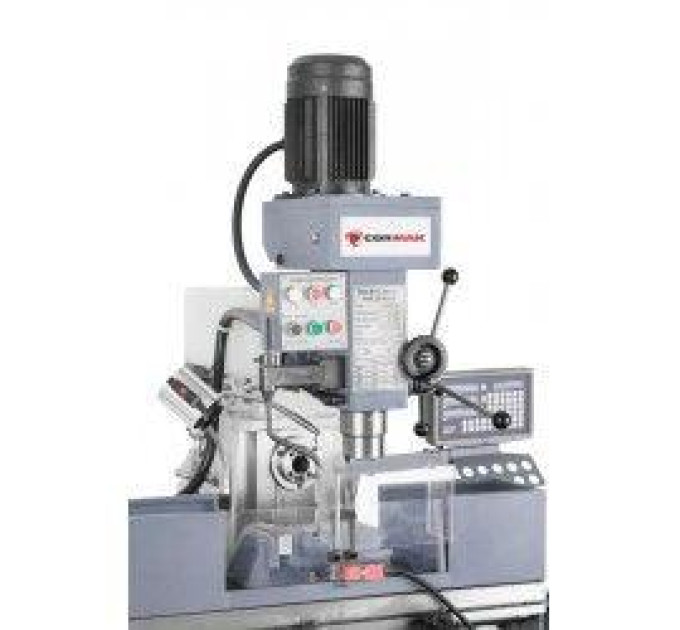

• Поворотна на ±90° вертикальна головка
• Конус шпинделів ISO 40
• Піноль з ходом 120 мм
• Відстань між шпинделем і колоною - 200-700 мм
• Відстань між шпинделем і столом - 100-480 мм
• Масивний хрестовий стіл зі шліфованою поверхнею
• Розмір столу - 1000х240 мм
• 5 Т-подібних пазів

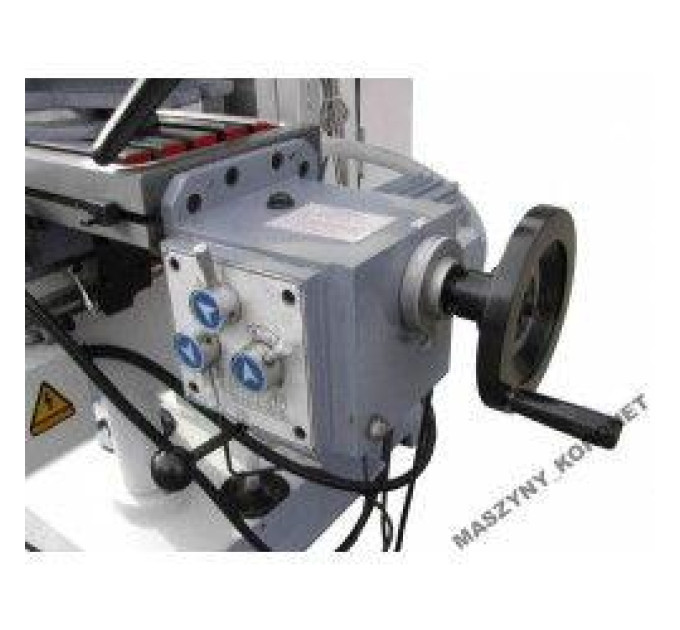

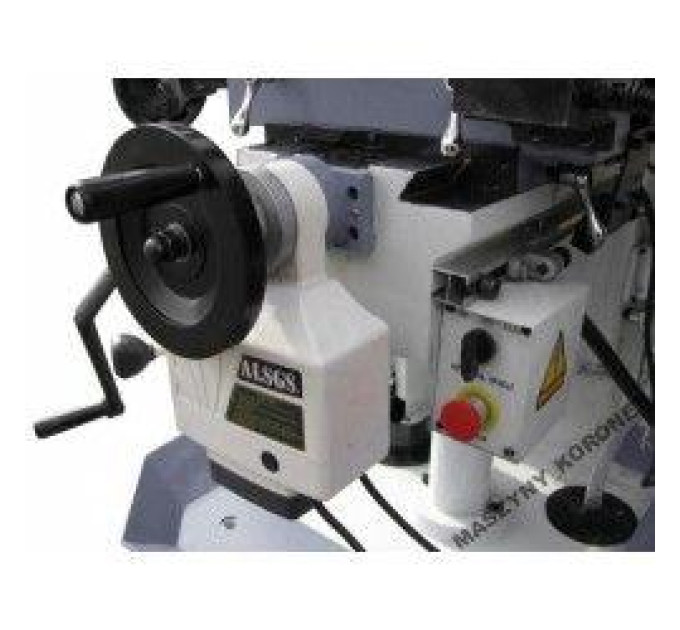

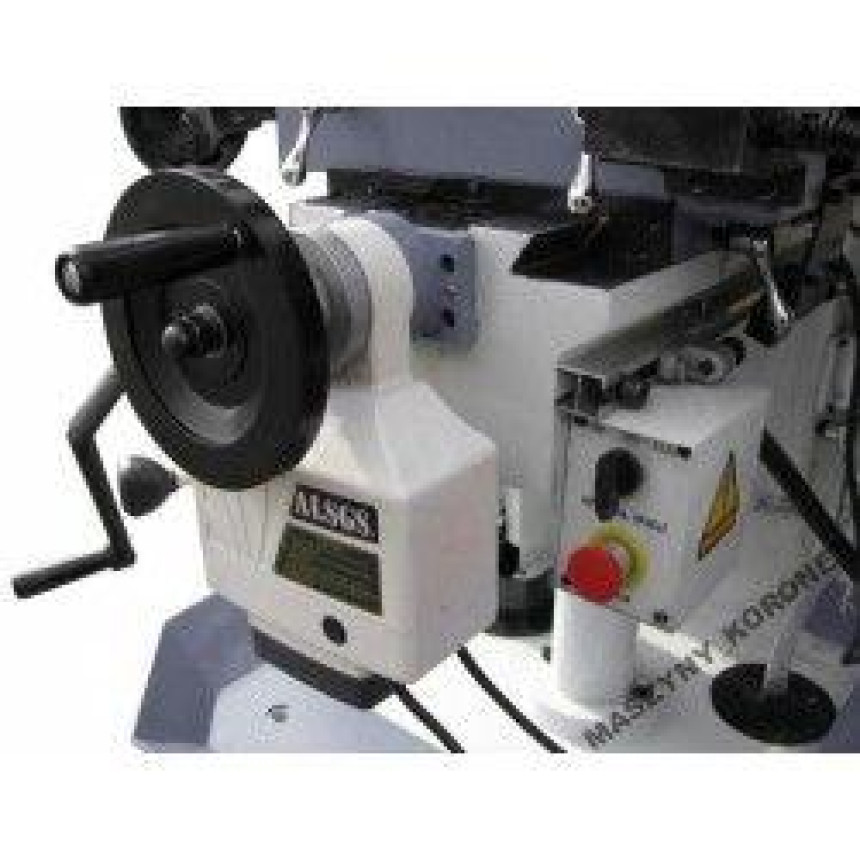

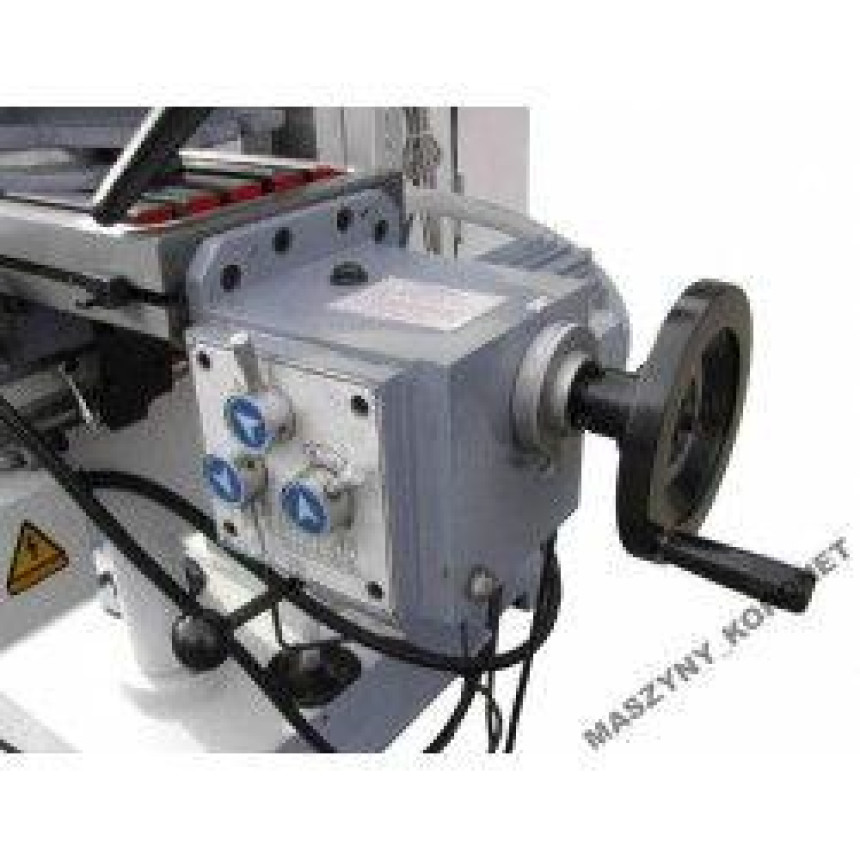

• Автоматичні подачі по осях X та Y
• 8-ступеневе регулювання швидкості подачі столу (24-720 мм/хв)
• Механічна подача по осі Z за допомогою маховика і гвинтової передачі
• Загартовані та відшліфовані напрямні “ластівчин хвіст” з регулювальними клинами по всіх осях
• Подача шпинделя - 0,015/ 0,08/ 0,25 мм/об
• Механізм прискореної подачі по осях X та Y
• Механізм мікрометричної подачі по осі Z
• Хід по осі Х - 600 мм
• Хід по осі Y - 230 мм
• Хід по осі Z - 360 мм

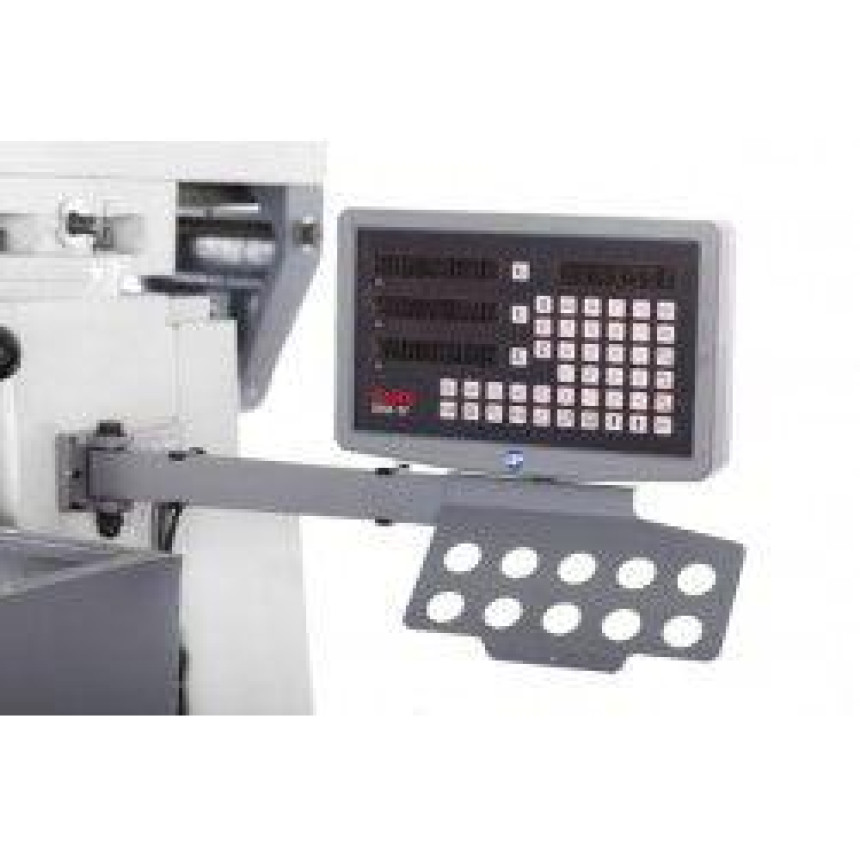

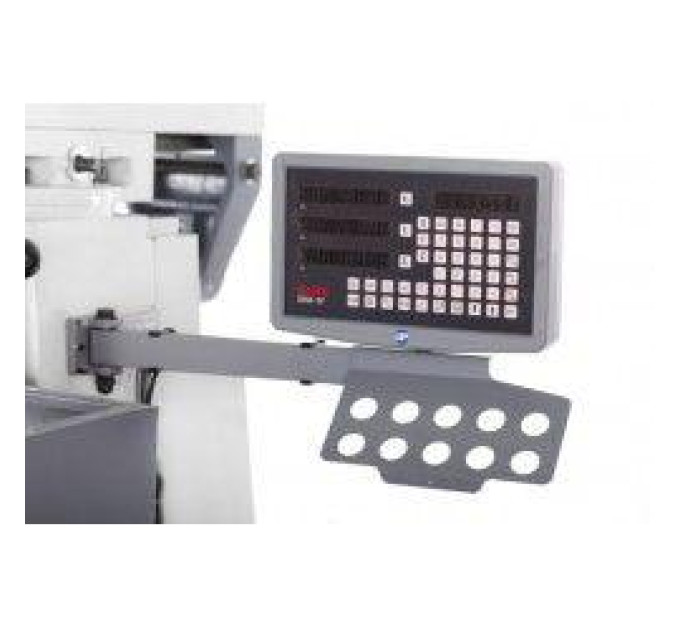

• Цифрова індикація по 3 осях
• Система охолодження ЗОР
• Лита чавунна станина з ребрами жорсткості
• Габаритні розміри - 1120х1060х2035 мм
• Вага - 970 кг.

Комплектація фрезерно-свердлильного верстата CORMAK ZX 7550 CW

В стандартну комплектацію входять:

• Цифрова індикація для 3 осей
• Редукційні втулки ISO 40 / МК4
• Свердлильний патрон B16
• Верхні лещата 160 мм
• Фрезерна оправка з цанговим набором
• Горизонтальна опора шпинделя (стаціонарний люнет)
• Довга фрезерна оправка
• Галогене освітлення 24 В
• Система охолодження
• Сервісні інструменти.

Часті запитання

Більше дізнатися про фрезерно-свердлильні верстати з двома шпинделями допоможуть відповіді на запитання.

Чим горизонтальний шпиндель фрезерно-свердлильного верстата конструктивно відрізняється від вертикального?

Горизонтальний шпиндель вмонтований безпосередньо в масивну колону верстата, а глибина обробки задається рухом столу. Це забезпечує високу жорсткість шпиндельного вузла, що дає змогу виконувати силове фрезерування з великими боковими навантаженнями.

Чому для фрезерно-свердлильних верстатів з двома шпинделями зазвичай використовують конус ISO 40?

Конус ISO 40 забезпечує жорстке кріплення інструмента, можливість роботи з більшими фрезами і доступність широкого діапазону оснастки. Для двошпиндельних верстатів це оптимальний стандарт між жорсткістю та універсальністю.

Яка перевага поворотної вертикальної головки у двошпиндельному фрезерно-свердлильному верстаті?

Поворотна вертикальна головка дозволяє обробляти деталі під кутом, фрезерувати похилі площини та виконувати складні операції без додаткових пристосувань. У поєднанні з горизонтальним шпинделем це робить верстат максимально універсальним.

Чи можуть два шпинделі фрезерно-свердлильного верстата працювати одночасно?

Хоч у багатьох моделях кожен шпиндель має незалежний двигун, одночасна робота конструктивно неможлива. Керування зазвичай реалізовано так, що вимикач активує лише один привід. Це зроблено тому, що одночасна робота двох шпинделів створює різновекторні вібрації та навантаження, на які не розраховані напрямні. Крім того, це небезпечно для оператора.

Чому горизонтальний шпиндель фрезерно-свердлильного верстата майже завжди має менші максимальні оберти?

Тому що він працює з інструментом великого діаметра і передає вищий крутний момент. Нижчі оберти зменшують відцентрові навантаження і продовжують ресурс підшипників.
