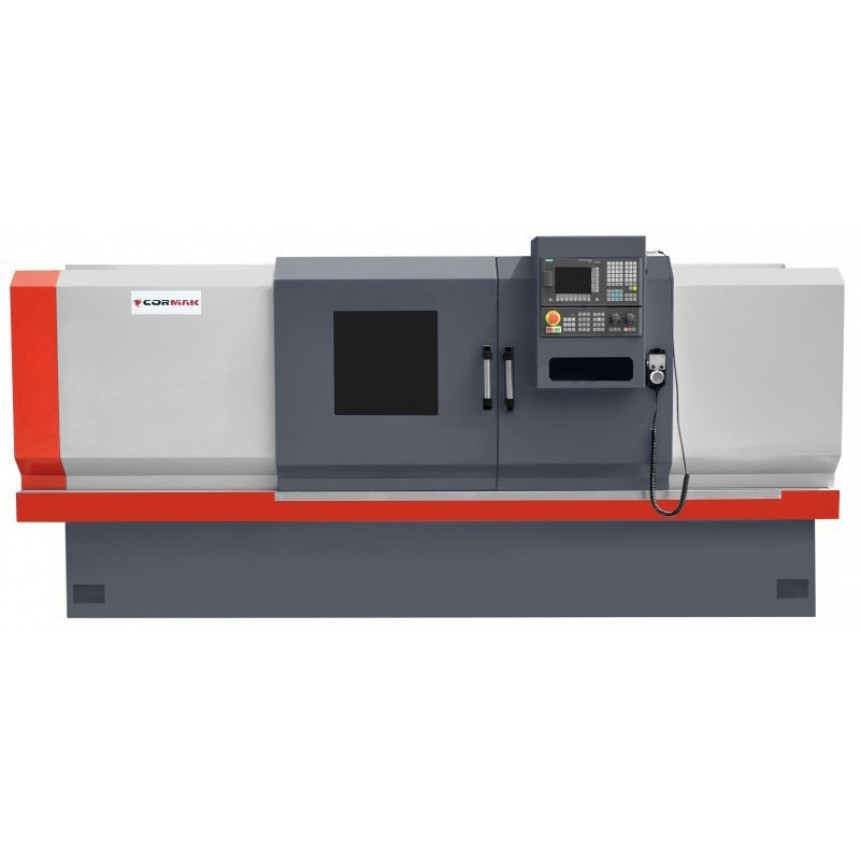

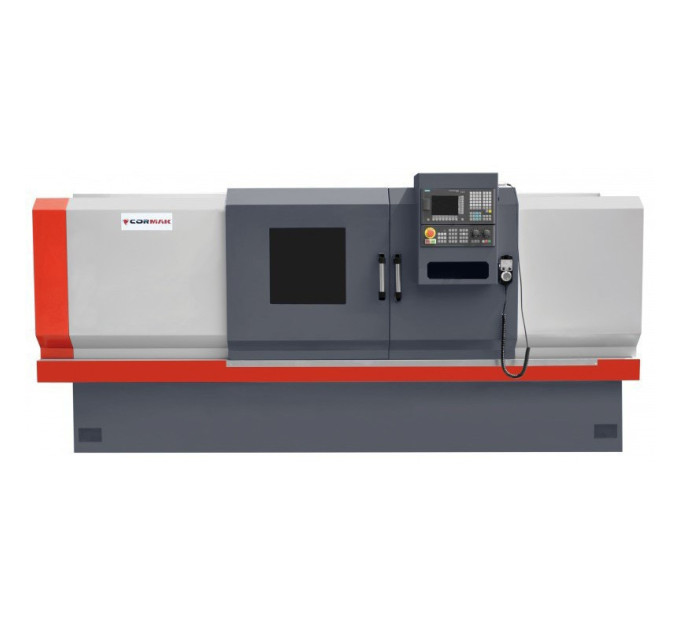

Токарний верстат з ЧПУ Cormak 500x1500

Дані верстати з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Станина

Ціліснолита станина з додатковими ребрами жорсткості відлита з чавуну. Така конструкція станини забезпечує підвищену жорсткість, вібростійкість та здатна витримувати підвищені навантаження.мітчики та ін.

Коробкак подач

Всі шестерні механізму подач мають високочастотне загартування HRC59..63 і відрізняються високою зносостійкістю.

Задня бабка

Пристрій для кріплення заготівлі (при обробці в центрах), або для кріплення інструментів, таких як мітчик, плашка при нарізанні різьблення; свердл або свердлильного патрона при свердлінні отворів.

Супорт

Пристосування для кріплення обробного інструменту та переміщення інструменту у заданих напрямках

Перемикач подач

Багатопозиційний важіль для увімкнення автоматичного переміщення ріжучого інструменту в заданому напрямку.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Максимальна довжина точіння: 1500 мм

Діаметр обробки над станиною: 500 мм

Діаметр обробки над супортом: 290 мм

Ширина станини: 390 мм

Конус шпинделя: A2-8

Діаметр отвору шпинделя: 82 мм

Швидкість обертання шпинделя: 35-190, 120-630, 480-2500 об/хв

Максимальний хід осей X/Z: 250/1420 мм

Швидке подання осей X/Z: 8/12 м/хв

Точність позиціонування осей X/Z: 0,024/0,036 мм

Діаметр пінолі: 75 мм

Максимальний хід пінолі: 150 мм

Конус пінолі: MT5

Максимальний діаметр точіння на планшайбі (V4): 500 мм

Максимальний діаметр точіння на планшайбі (H6): 460 мм

Потужність двигуна: 7,5 кВт

Вага: 800 кг

Габарити: 3700×2100×2200 мм

Стандартна комплектація:

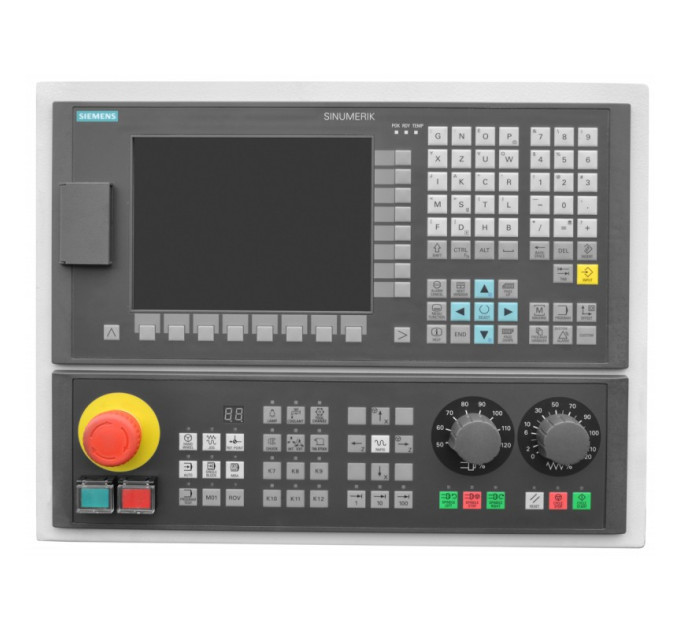

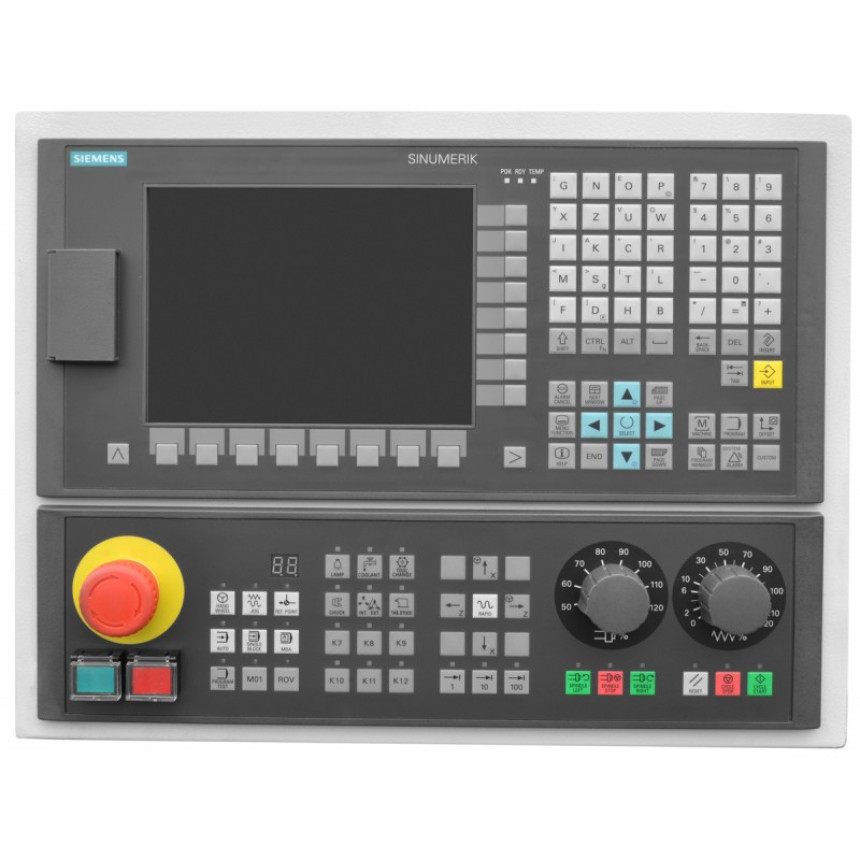

ручний пульт керування токарною машиною

функція навчання

серводвигуни SIEMENS

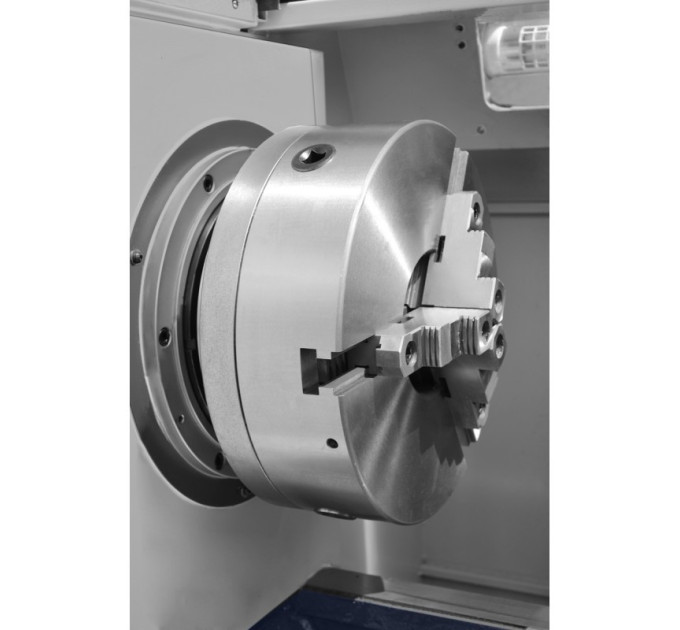

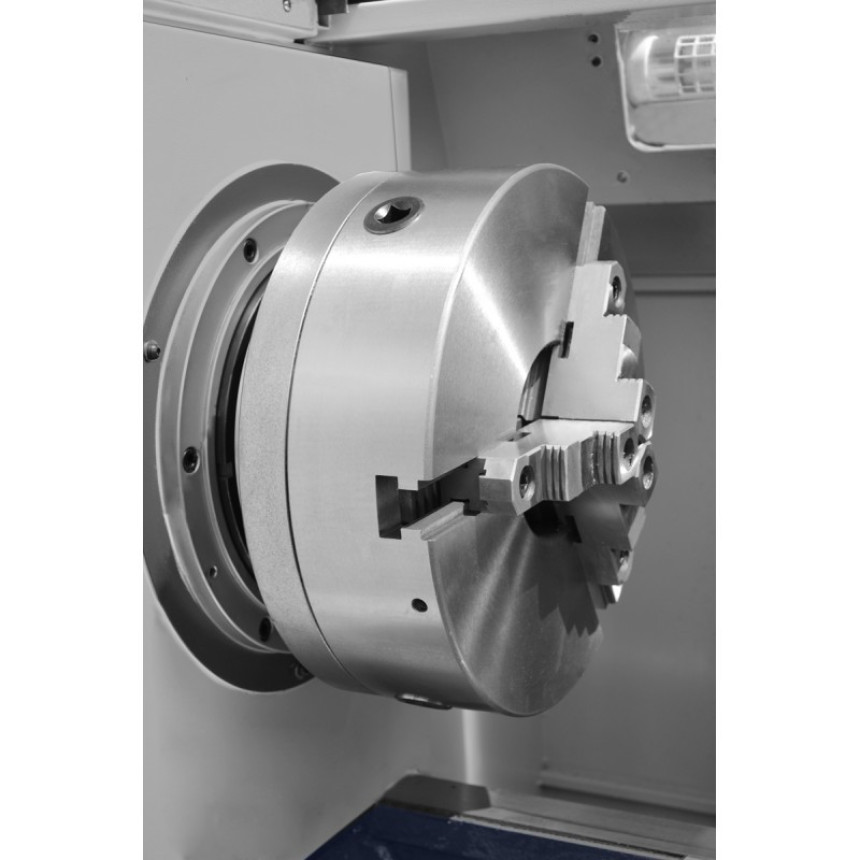

трикулачковий ручний патрон

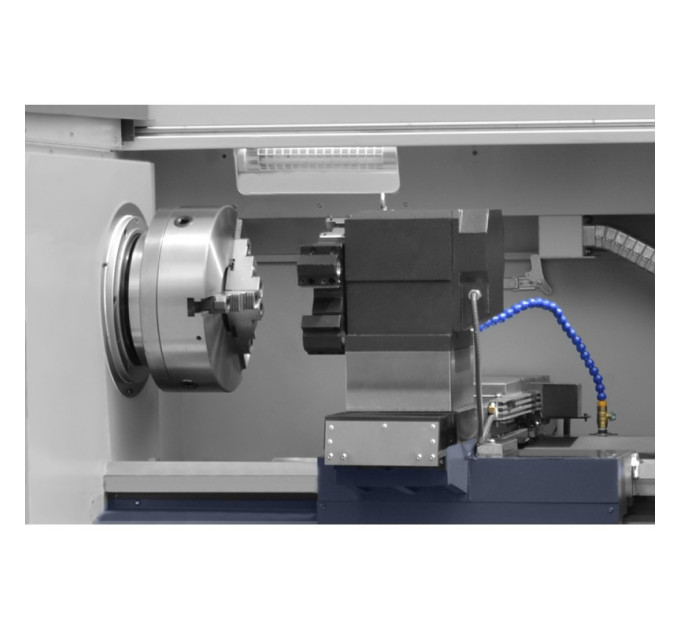

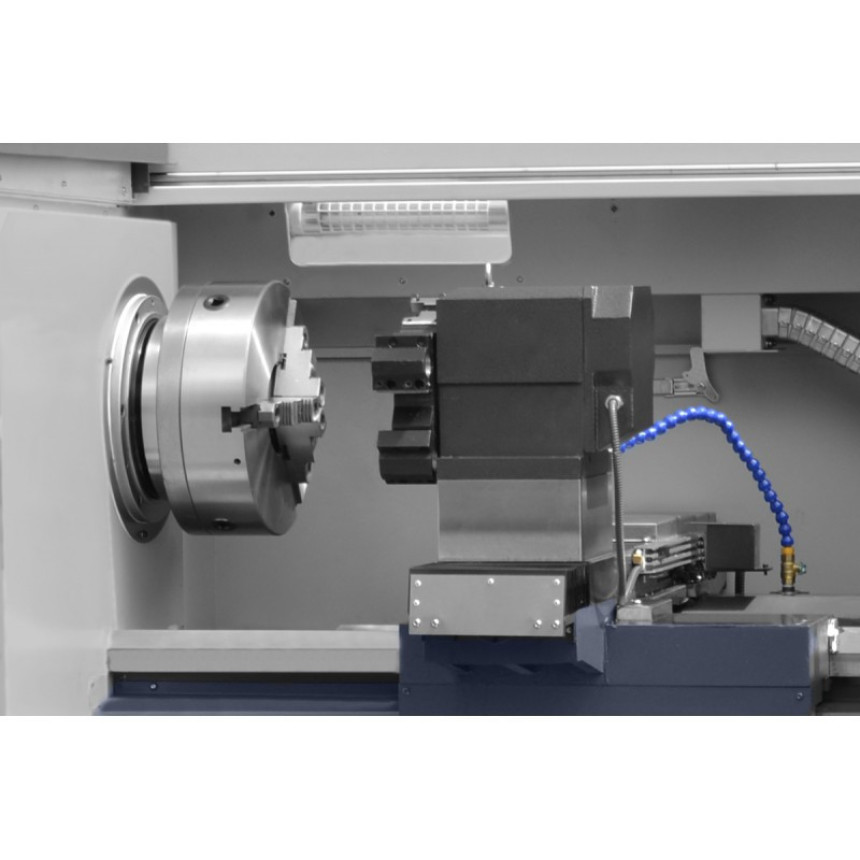

шестипозиційна револьверна головка

комплект м'яких кулачків

ручна задня бабка

система охолодження

автоматична система змащення передач і напрямних

освітлення галогенне 24 В
