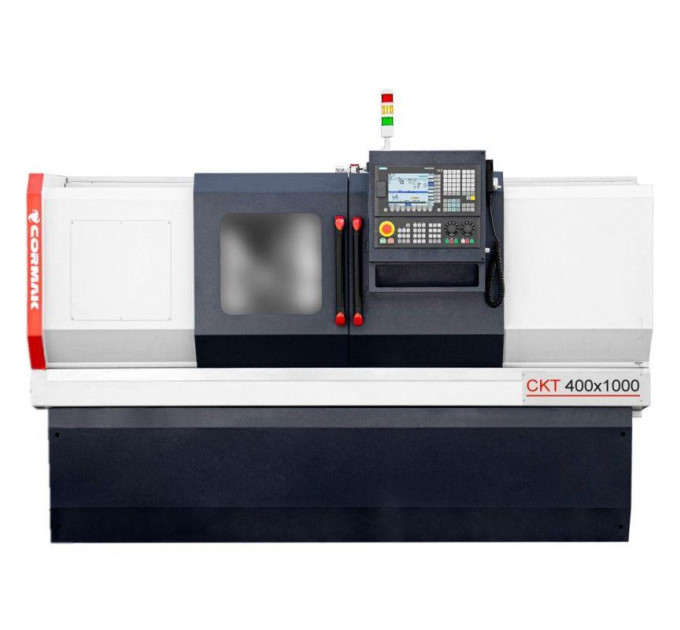

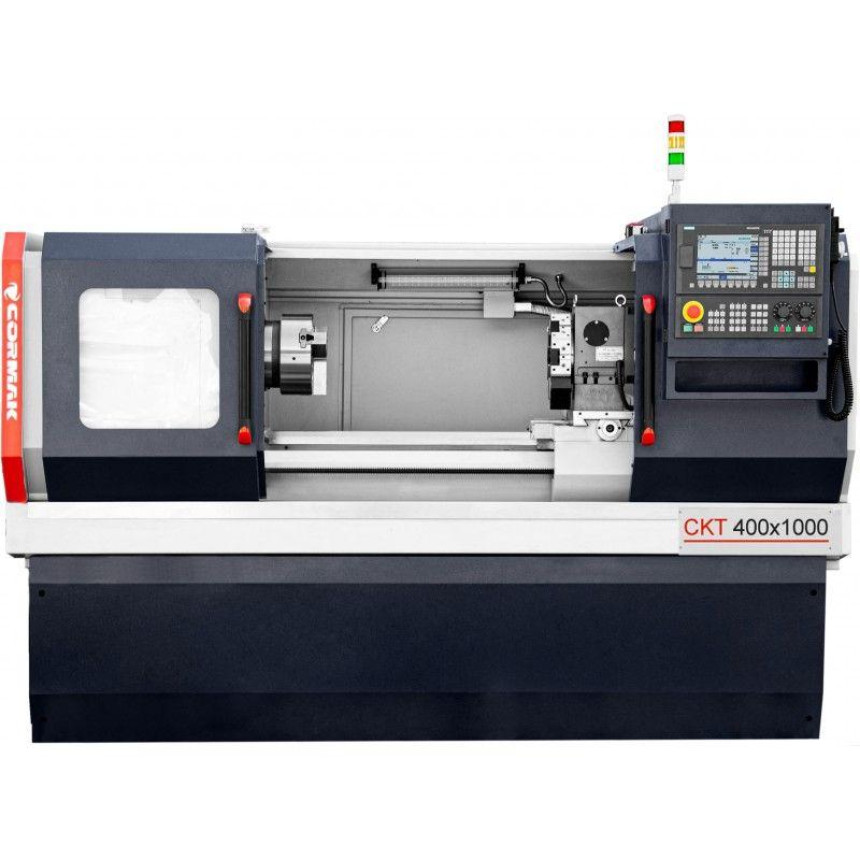

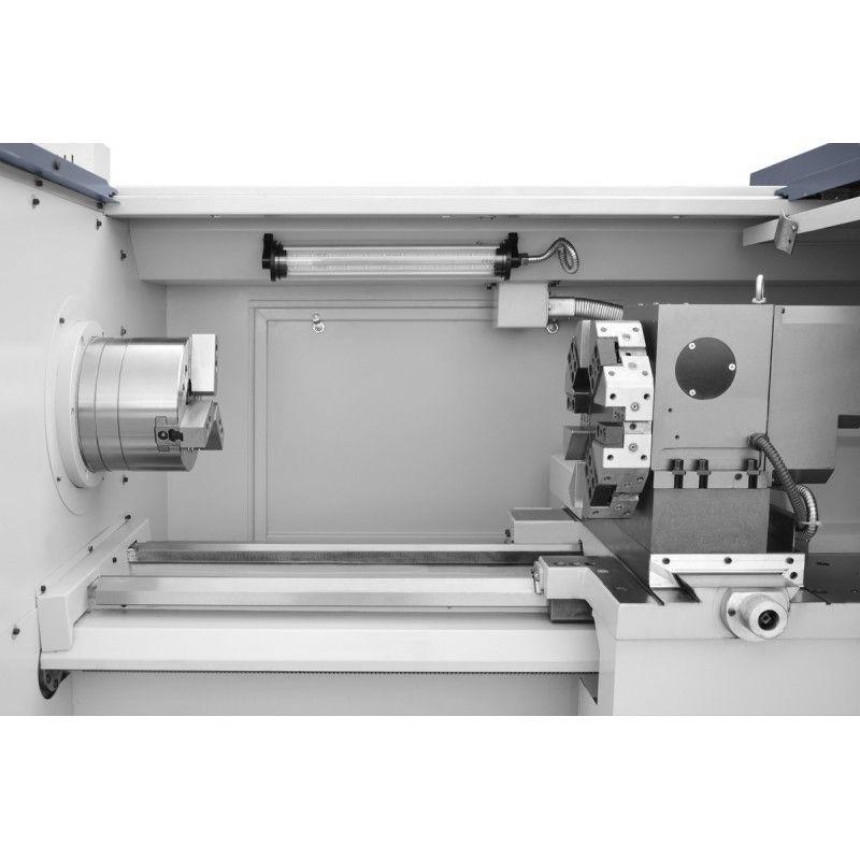

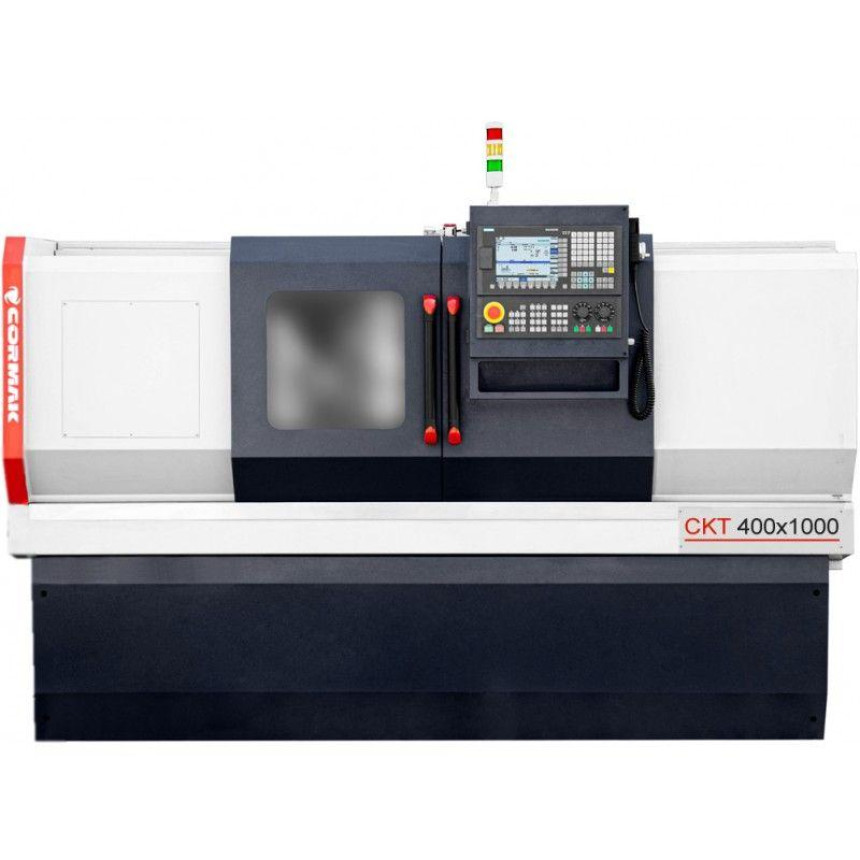

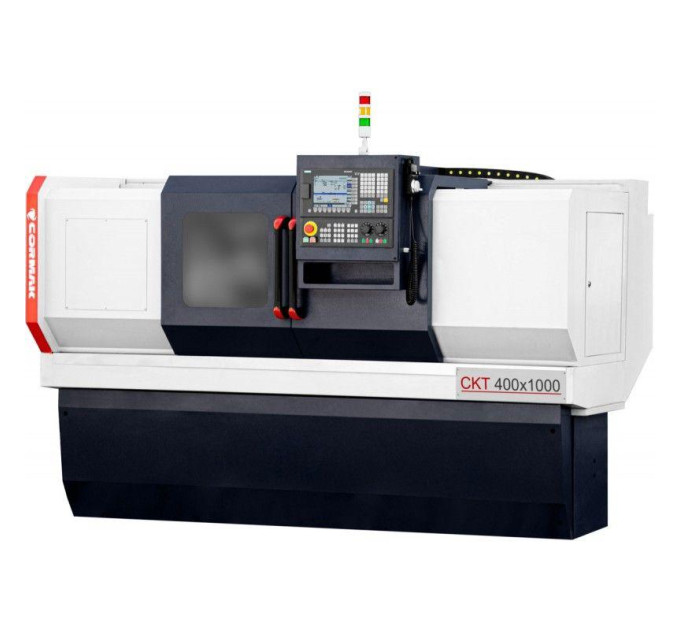

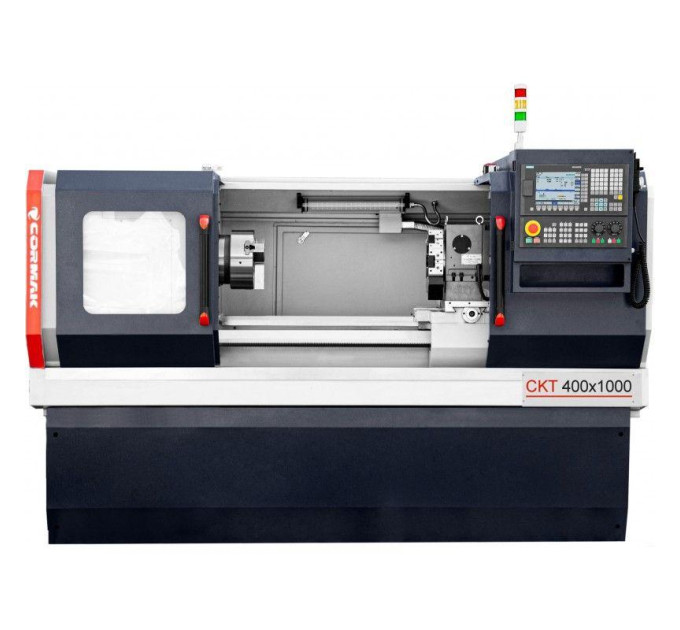

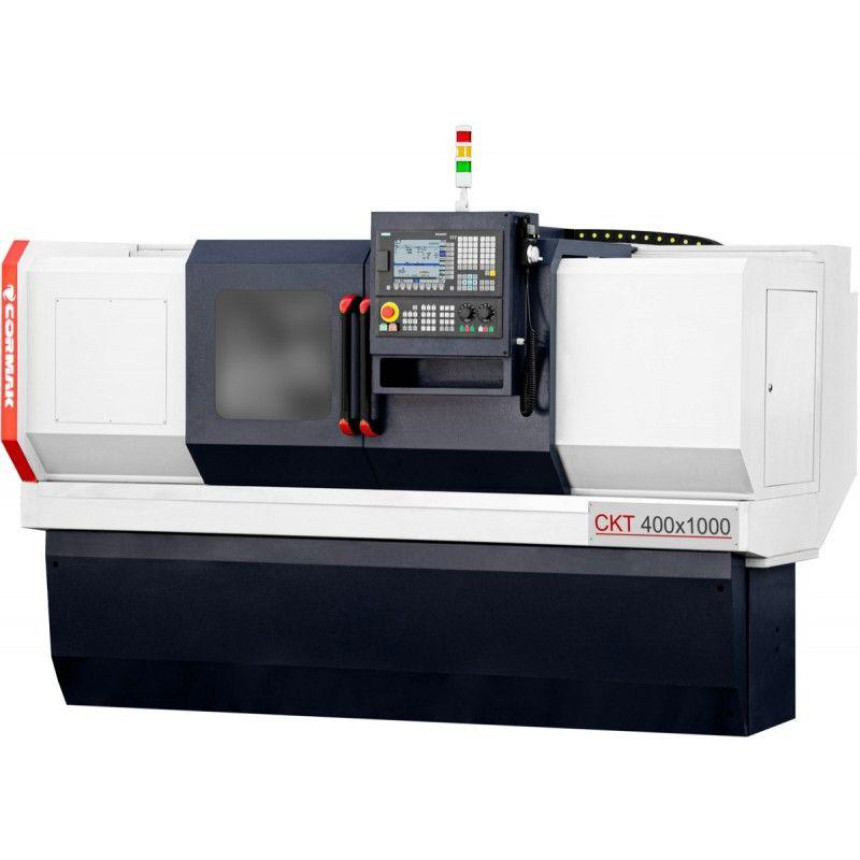

Токарний верстат з ЧПУ Cormak Ecoline 400x1000

Дані верстати  з високою швидкістю та точністю Cormak - призначені для напівчистової та чистової обробки різного виду деталей типу: вал, диск, втулка. Вони забезпечують високу ефективність, великі обсяги та високу точність обробки.

Функціонал:

· обробка  зовнішніх поверхонь;

· розточування отворів;

· розточування внутрішніх криволінійних поверхонь конічної форми;

· обробка зовнішнього та внутрішнього різьблення;

· обробка дуг;

· розгортання отворів;

· швидкісна обробка чорних та кольорових металів.

Схеми обробки

Контруктивні особливості:

Ціліснолита чавунна станина

Для станини токарного верстата застосовується лита станина з напрямними типу ластівчин хвіст. Компонування внутрішніх частин станини посилено ребрами жорсткості. Товщина стінок лиття 20 – 25 мм, збільшена маса станини порівняно з аналогічними верстатами на 10 – 15 %.

Збільшений отвір у  шпинделі

Напрямні Ковзання

На загартовані відшліфовані V-подібні напрямні (ластівчин хвіст) нанесено спеціальне покриття. Сучасний, зносостійкий матеріал забезпечує покращене ковзання вузлів поздовжньої та поперечної подачі.

Ручна задня бабка

Задня бабка з ручним переміщенням пінолі токарного верстата з ЧПУ призначена для закріплення та підтримки заготовки, що обробляється. Обробка деталі проводиться у всій довжині щодо осі деталі різальним інструментом. У задню бабку також можна встановити інструменти для осьової обробки отворів, такі як свердла, зенкери, розгортки, мітчики та ін.

Технічні параметри:

ЧПУ: ТАК

ДІАМЕТР ОБРОБКИ НАД СТАНИНОЮ: 400 мм

ДІАМЕТР ОБТОЧУВАННЯ НАД СУПОРТОМ: 210 мм

ДОВЖИНА ОБРОБКИ: 1000 мм

ОБЕРТИ ШПИНДЕЛЯ: 0-2000 об/хв

НАЙМЕНША ОДИНИЦЯ НАЛАШТУВАННЯ ПО ОСЯХ X/Z: 0,001 мм; 0,001 мм

ШВИДКІСТЬ ПОДАЧІ ПО ОСІ X: 8 м/хв

ШВИДКІСТЬ ПОДАЧІ ПО ОСІ Z: 10 м/хв

ПРОХІДНИЙ ДІАМЕТР ШПИНДЕЛЯ: 65 мм

КОНУС ШПИНДЕЛЯ: MT6

КІЛЬКІСТЬ ІНСТРУМЕНТІВ: 6

РОЗМІР ІНСТРУМЕНТА: 20x20 мм

КОНУС ПІНОЛІ ЗАДНЬОЇ БАБКИ: MK4

ХІД ПІНОЛІ ЗАДНЬОЇ БАБКИ: 120 мм

ПОТУЖНІСТЬ ГОЛОВНОГО ПРИВОДУ: 5.5 кВт

РОЗМІРИ: 2640 × 1500 × 1766 мм

ВАГА: 1800 кг

Стандартна комплектація:

• Система керування SINUMERIK 808D

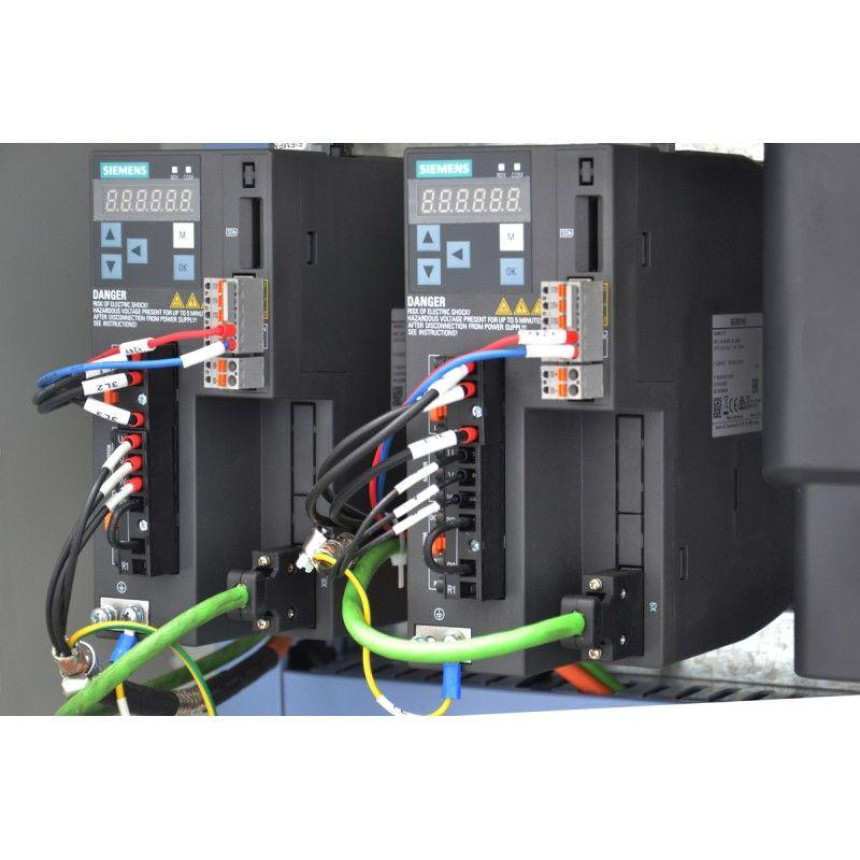

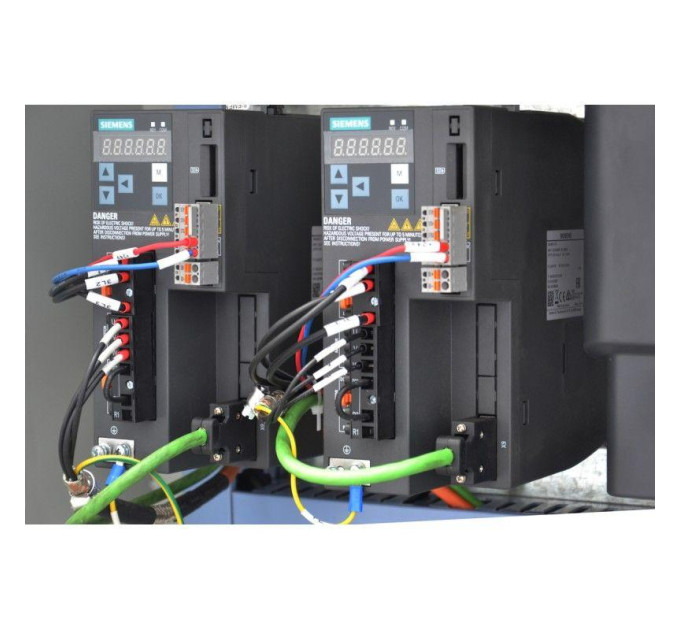

• Сервоприводи SIEMENS

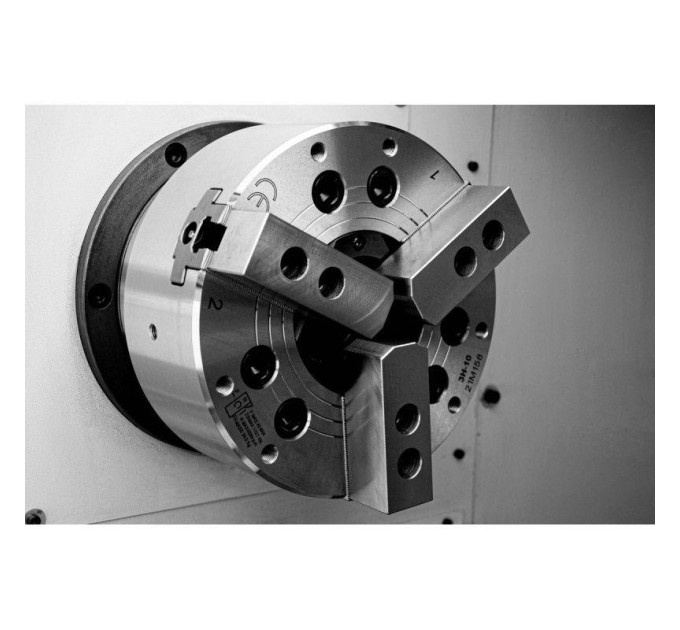

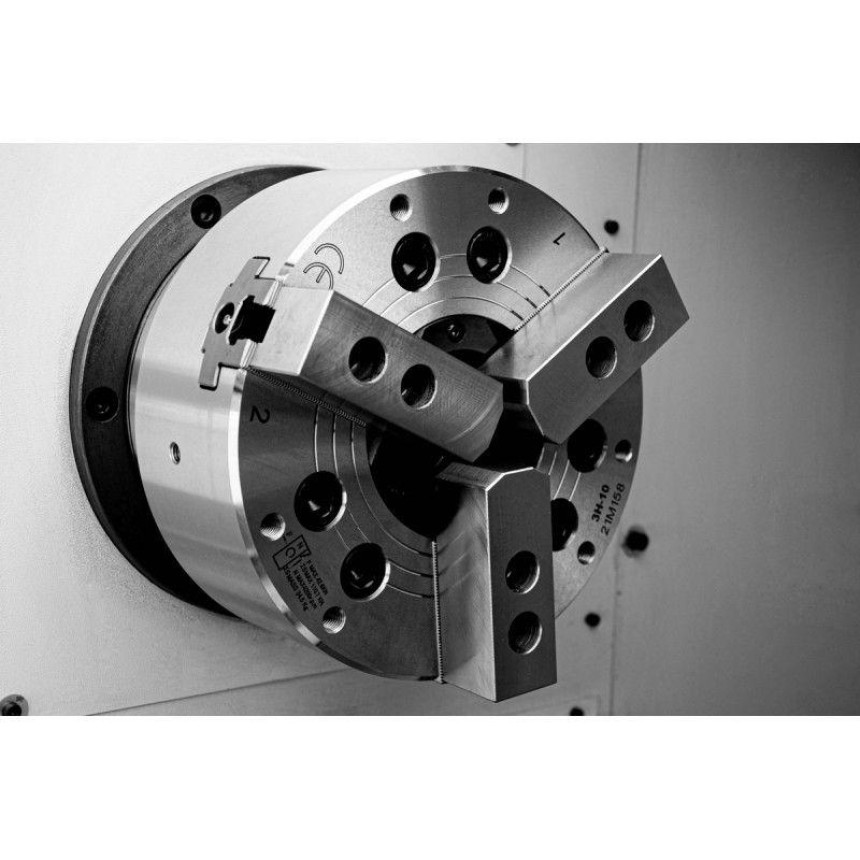

• ручний 3-кулачковий токарний патрон

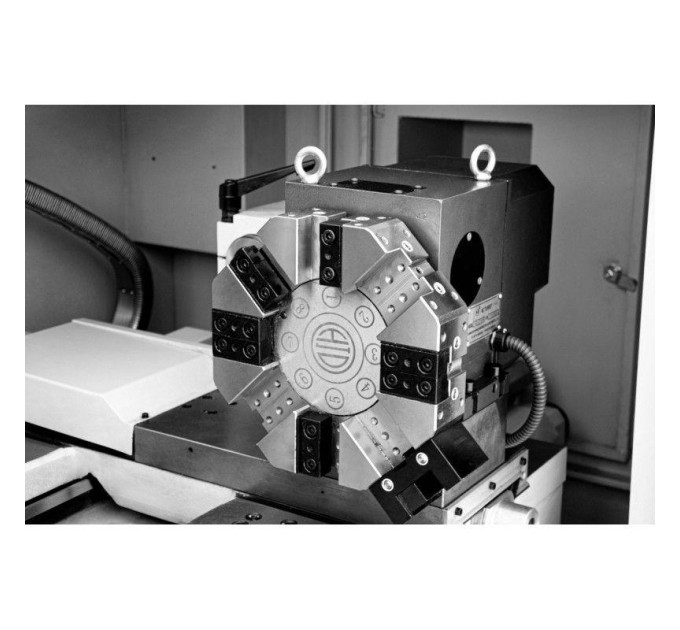

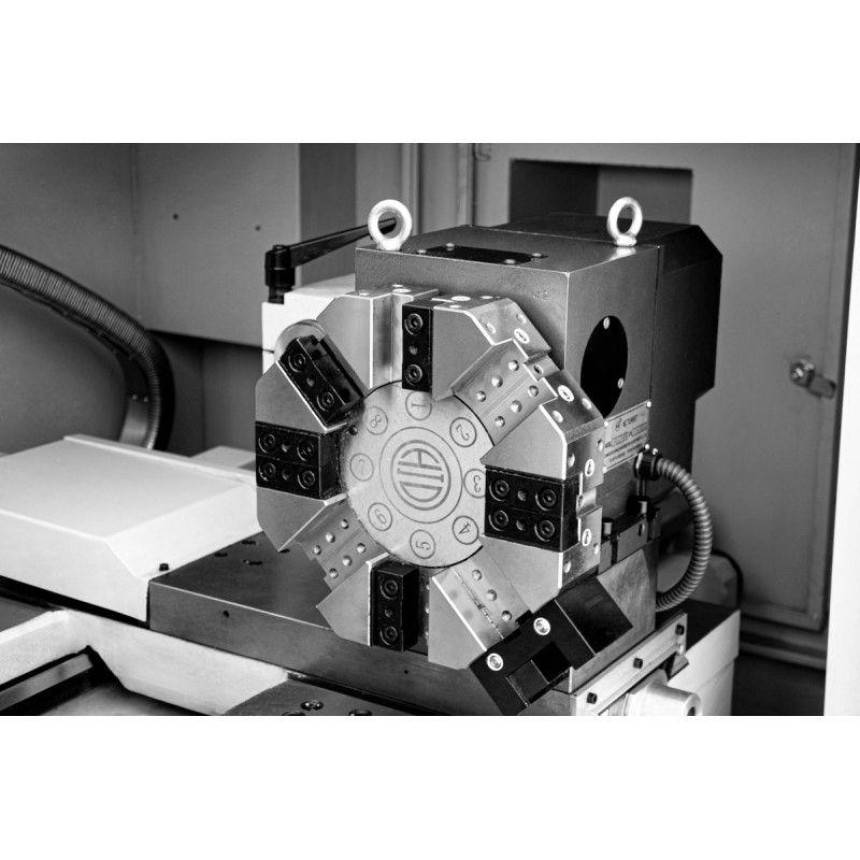

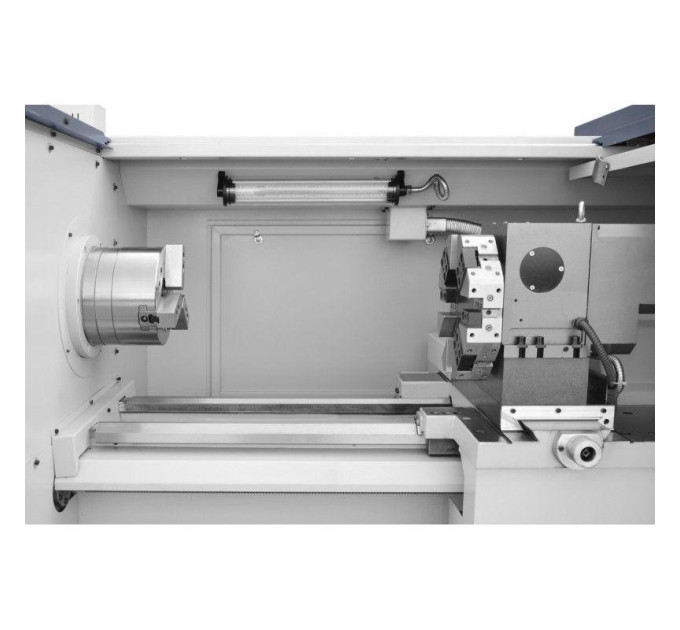

• 6-позиційна револьверна головка
• комплект м'яких губок
• ручна задня бабка
• система охолодження
• автоматична система змащення шестерень і напрямних
• галогенне освітлення 24В
